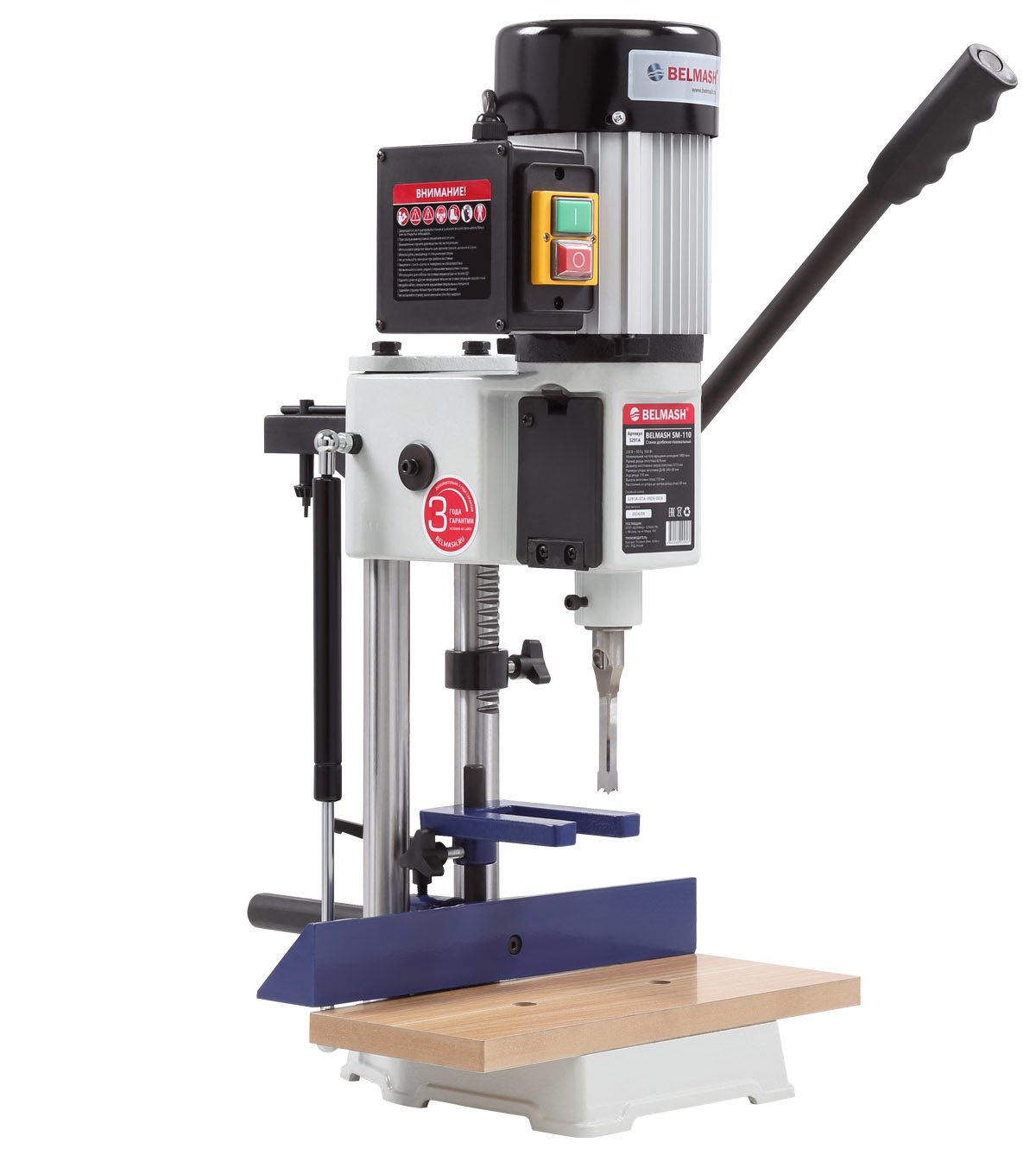

Станок долбежно-пазовальный BELMASH SM-110
Технические характеристики
| Электропитание и двигатель | |
| Напряжение питающей сети | 230 В |
| Частота тока | 50 Гц |
| Тип электродвигателя | Асинхронный |
| Потребляемая мощность | 550 Вт |
| Режимы работы | S1 |
| Тип привода | Прямой |
| Частота вращения вала двигателя | 1400 об/мин |
| Длина электрошнура | 1,8 м |
| Конструкция и материалы | |
| Материал изготовления корпуса | Чугун |
| Материал рабочего стола | МДФ |
| Размер рабочего стола (Д × Ш) | 340 × 145 мм |
| Материал параллельного упора | Чугун |
| Материал основания станка | Чугун |
| Материал изготовления прижимной вилки | Чугун |
| Технические параметры | |
| Ход резца | 110 мм |
| Максимальное расстояние от упора до центра резца | 80 мм |
| Размер долбежно-пазовальных резцов для установки (min/max) | 6/16 мм |
| Диаметр хвостовика сверла для установки (min/max) | 3/13 мм |
| Диаметр установочного отверстия резца/переходника | 25 мм |
| Диаметр переходника для установки резца (наружный/внутренний) | 25/19 мм |
| Высота рабочей поверхности над уровнем верстака | 65 мм |
| Электрооборудование | |
| Тип выключателя | Электромагнитный |
| Маркировка выключателя | dz04-1 |
| Габариты и вес | |
| Габаритный размер станка в сборе (min) | 620 × 340 × 550 мм |
| Габаритный размер станка в сборе (max) | 560 × 340 × 730 мм |
| Размер упаковки (Д × Ш × В) | 570 × 300 × 280 мм |
| Масса нетто | 25 кг |
| Масса брутто | 27 кг |
| Прочее | |
| Комплект (кратность) продажи | 1 шт |
| Гарантийный срок | 12 мес. |
| Расширенная гарантия | +24 месяца к основной |
| Страна происхождения | Китай |
Описание
Долбежно-пазовальный станок BELMASH SM-110 предназначен для выборки в изделиях из древесины прямоугольных или квадратных пазов. Он создаёт максимально точные соединения под углом 90 градусов и значительно экономит время на их изготовление.Особенности
- Установленная под углом 90 градусов колонна гарантирует идеальную геометрию пазов и отверстий
- Основные детали станка изготовлены из прочного чугуна, это позволяет снижать вибрацию при работе
- В комплект входит удобная консоль для хранения инструментов, чтобы всё необходимое всегда было под рукой
- Регулируемая зажимная вилка обеспечивает прочное крепление детали, исключая смещение во время работы
- Рукоятка подачи рабочего узла позволяет легко адаптировать станок под заготовки разной толщины
Конструкция
Станок оснащен асинхронным электродвигателем с прямым приводом, мощностью 550 Вт, режимом работы S1. Его работа основана на возвратно-поступательном движении резца, который совершает вертикальные движения, выбирая материал и формируя необходимую форму паза. Это могут быть как глухие, так и сквозные отверстия.
Основание, корпус, параллельный упор, прижимная лапка изготовлены из высококачественного чугуна. Это обеспечивает устойчивость и снижает вибрации даже при интенсивной работе.
Колонна жестко закреплена под углом 90 градусов к рабочему столу, что исключает необходимость ее регулировки. Такая конструкция не только упрощает процесс настройки, но и обеспечивает высокую точность работы станка.
Рабочий стол из МДФ можно демонтировать, открывая доступ к пазам в основании станка для установки тисков. Это делает станок универсальным инструментом для различных задач.
Регулируемая рукоятка подачи рабочего узла позволяет легко адаптировать станок под заготовки разной толщины, а ограничитель глубины пазования обеспечивает контроль над процессом. Станок оснащен амортизатором, установленная пружина которого удерживает рабочий узел в верхнем положении.
BELMASH SM-110 – точный, простой в применении, мобильный станок для хоббийной мастерской.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Комплектация
- Станок долбежно-пазовальный-1
- Стол рабочий-1
- Патрон сверлильный*-1
- Резец долбежно-пазовальный в сборе, (Д×Ш×В×Ø) 210×9,5×60×6 мм-1
- Упор параллельный в сборе*-1
- Вилка зажимная-1
- Кронштейн вилки зажимной-1
- Вал механизма подачи-1
- Рукоятка подачи-1
- Консоль для инструментов-1
- Комплект ключей-1
- Руководство по эксплуатации-1
- Упаковка-1
