Фрезерный станок с ЧПУ с крестовым столом AVEMAX CB-1300
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер стола | 1800 × 450 мм |
| Т-образные пазы стола (количество × ширина) | 5 × 18 мм |
| Продольное перемещение | 1300 мм |
| Поперечное перемещение | 600 мм |
| Вертикальное перемещение | 700 мм |
| Ход пиноли | 140 мм |
| Расстояние от торца шпинделя до поверхности стола | 85~585 мм |
| Поворот шпиндельной головки (вправо/влево) | 45° |
| Двигатель шпинделя | 5 л.с. с частотным преобразователем |
| Конус шпинделя | NST#40 |
| Частота вращения шпинделя | 3600 об/мин |
| Подача пиноли | 0,0350,070,14 мм/мин |
| Расстояние от оси шпинделя до поверхности колонны | 580 мм |
| Рабочая подача | 10 м/мин |
| Ускоренная подача по осям X, Y, Z | 12 м/мин |
| Габариты (Д × Ш × В) | 3100 × 2420 × 2620 мм |
| Масса нетто | 3960 кг |
Описание

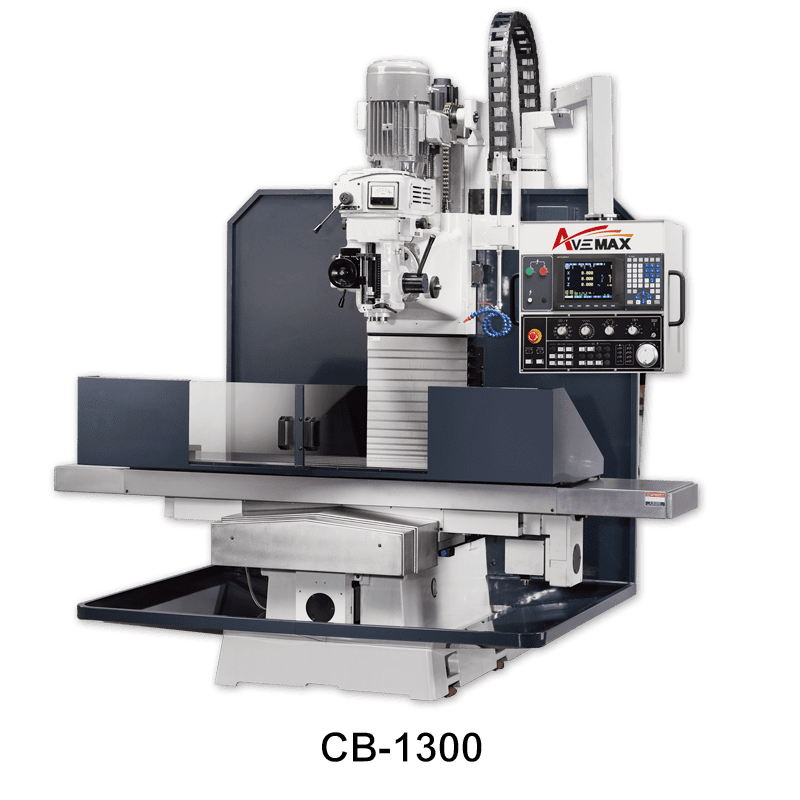

CB-1300
• Мощная зубчатая передача вместо зубчато-ременной для переключения высоких и низких скоростей.
• Шпиндель с конусом NST#40 с двигателем мощностью 5 л.с. и частотным преобразователем.
• Привод шпиндельной бабки осуществляется через мощную понижающую зубчатую передачу вместо зубчато-ременной для переключения высоких и низких скоростей.
• Материал шпинделя — хромомолибденовая сталь SCM415 (SAE4115), полностью закаленная и прецизионно отшлифованная.
• Колонна, салазки, станина и стол изготовлены из высококачественного чугуна Миханит с термообработкой для снятия внутренних напряжений и предотвращения деформаций.
• Направляющие оси X выполнены по типу "ласточкин хвост", направляющие осей Y и Z — прямоугольного (коробчатого) типа.
• Оси X и Y оснащены прецизионными шарико-винтовыми передачами. Направляющие осей X и Y и регулировочные планки покрыты антифрикционным материалом Туркайт-Б для обеспечения плавности хода и износостойкости.
• Направляющие осей X, Y, Z, стол и Т-образные пазы закалены и отшлифованы для повышения износостойкости и долговечности.
• Зубчато-ременная передача с передаточным отношением 1:2 на осях X, Y, Z для увеличения крутящего момента привода.
• Направляющие осей Y и Z защищены высококачественными стальными кожухами.
Комплектация
- Станок
- инструкция
