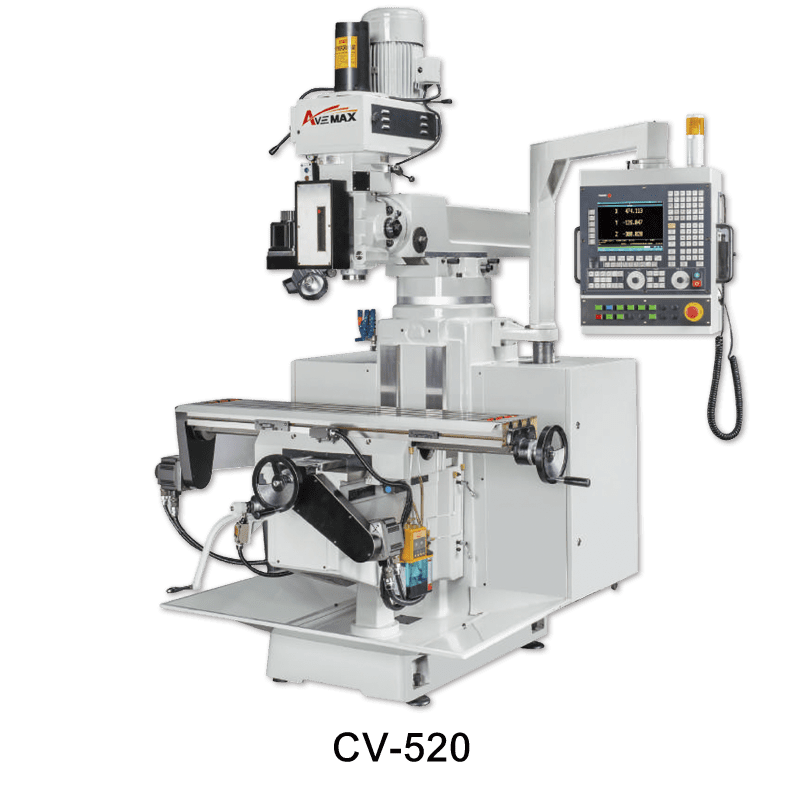

Фрезерный станок с ЧПУ с поворотной головкой AVEMAX CV-520
0
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Артикул
:CV-520
ЧПУ
:есть
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Размер стола | 254 × 1372 мм |
| Т-образные пазы (кол-во × ширина) | 3 × 16 мм |
| Продольный ход (ось X) | 700 мм |
| Поперечный ход (ось Y) | 370 мм |
| Ход консоли (ось Z) | 440 мм |
| Ход пиноли (ось Z) | 102 мм |
| Ход салазок | 560 мм |
| Расстояние от стола до торца шпинделя | 150~528 мм |
| Полный поворот фрезерной головки | 360° |
| Поворот головки (вправо/влево) | ±45° |
| Наклон головки (вверх/вниз) | Опция ±45° |
| Расстояние от оси шпинделя до колонны | 168~730 мм |
| Двигатель шпинделя | 5 л.с., двигатель с преобразователем частоты |
| Конус шпинделя | NST#40 |
| Подача пиноли | 0,04 / 0,08 / 0,14 мм/об |
| Частота вращения шпинделя | 5000 об/мин |
| Рабочая подача | 0~3 м/мин |
| Быстрый ход по осям X, Y, Z | 5 м/мин |
| Габаритная высота | 2385 мм |
| Габаритная глубина | 2070 мм |
| Габаритная ширина | 2580 мм |
| Масса нетто | 1800 кг |
Описание
CV-520- Материал шпинделя — сталь SCM415, полностью закалённая методом цементации с термообработкой.
- Конус шпинделя NST#40 с двигателем бесступенчатого регулирования скорости мощностью 5 л.с. (опционально двигатель с преобразователем частоты).
- Привод пиноли шпинделя оснащён шариковинтовой передачей для повышения точности.
- Основные литые детали изготовлены из высококачественного чугуна Meehanite с термообработкой для снятия внутренних напряжений, что обеспечивает жёсткость конструкции станка.
- В стандартной комплектации стол 10" × 54" (254 × 1372 мм), закалённый и шлифованный.
- Т-образные пазы стола прецизионно отшлифованы с точными допусками.
- Призматические направляющие коробчатого типа по осям Y и Z обеспечивают повышенную жёсткость.
- Винт подъёма диаметром 38 мм гарантирует стабильность при обработке.
- Прецизионные шариковинтовые передачи установлены по осям X и Y.
- Направляющие и прижимные планки по осям X и Y покрыты Turcite-B для обеспечения плавного хода и износостойкости.
- Зубчатые ременные передачи с передаточным отношением 1:2 по осям X и Y для увеличения крутящего момента привода.
Комплектация
- Станок
- инструкция
