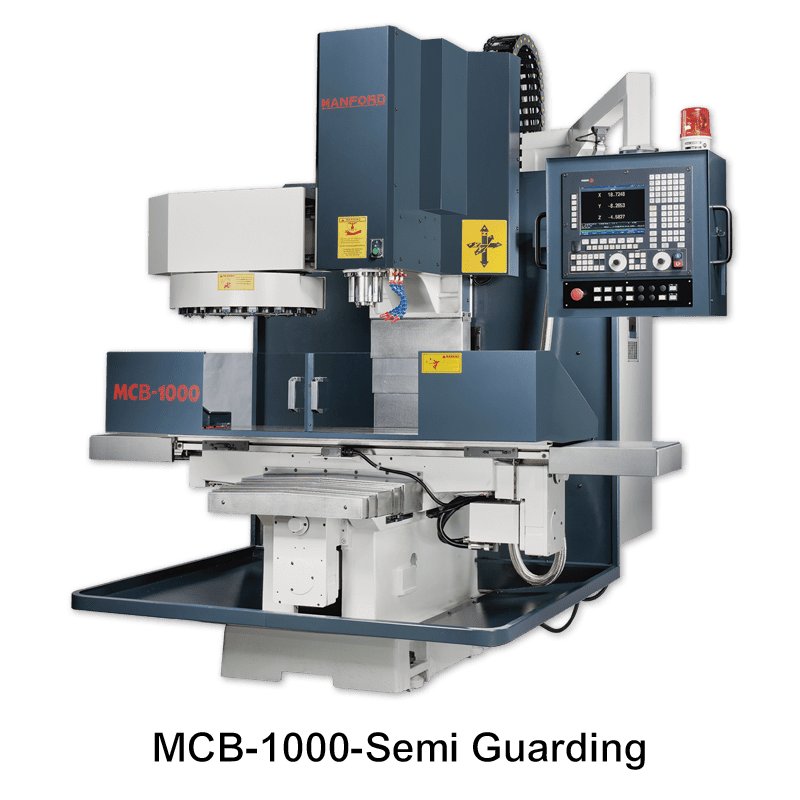

Обрабатывающий центр с ЧПУ с неподвижной станиной AVEMAX MCB-1000
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер стола | 1520 × 400 мм |
| Т-образные пазы стола (количество × ширина) | 3 × 18 мм |
| Продольное перемещение | 1070 мм |
| Поперечное перемещение | 510 мм |
| Вертикальное перемещение | 510 мм |
| Грузоподъемность стола | 500 кг |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя | 8000 об/мин |
| Двигатель шпинделя | 10 л.с. |
| Расстояние от оси шпинделя до передней поверхности колонны | 525 мм |
| Расстояние от торца шпинделя до поверхности стола | 100~610 мм |
| Рабочая подача | 0~10 м/мин |
| Ускоренная подача по осям X, Y, Z | 12 м/мин |
| Насос СОЖ | 1/6 л.с. |
| Габариты (Д × Ш × В) | 3450 × 2200 × 2555 мм |
| Масса нетто | 2600 кг |
Описание
MCB-1000
• Жесткая шпиндельная бабка вертикального обрабатывающего центра перемещается непосредственно по колонне без дополнительных кронштейнов для обеспечения точности при тяжелом резании.
• Шпиндель с конусом BT40 полностью сбалансирован для снижения вибраций и высокопроизводительной обработки.
• Все основные литые детали изготовлены из высококачественного чугуна Миханит с термообработкой для снятия внутренних напряжений, что обеспечивает жесткую конструкцию станка.
• Все три оси оснащены высокоточными шарико-винтовыми передачами с двойными гайками, что снижает люфт и устраняет мертвый ход.
• Направляющие оси X выполнены по типу "ласточкин хвост", направляющие осей Y и Z — прямоугольного (коробчатого) типа.
• Все направляющие закалены и отшлифованы для увеличения срока службы, а также обеспечивают высокую жесткость при тяжелом и прерывистом резании.
• Все контактные поверхности прецизионно обработаны ручным шабрением.
• Направляющие осей Y и Z защищены высококачественными стальными кожухами.
• Зубчато-ременная передача с передаточным отношением 1:2 на осях X, Y, Z для увеличения крутящего момента привода и снижения стоимости приводных двигателей.
Комплектация
- Станок
- инструкция
