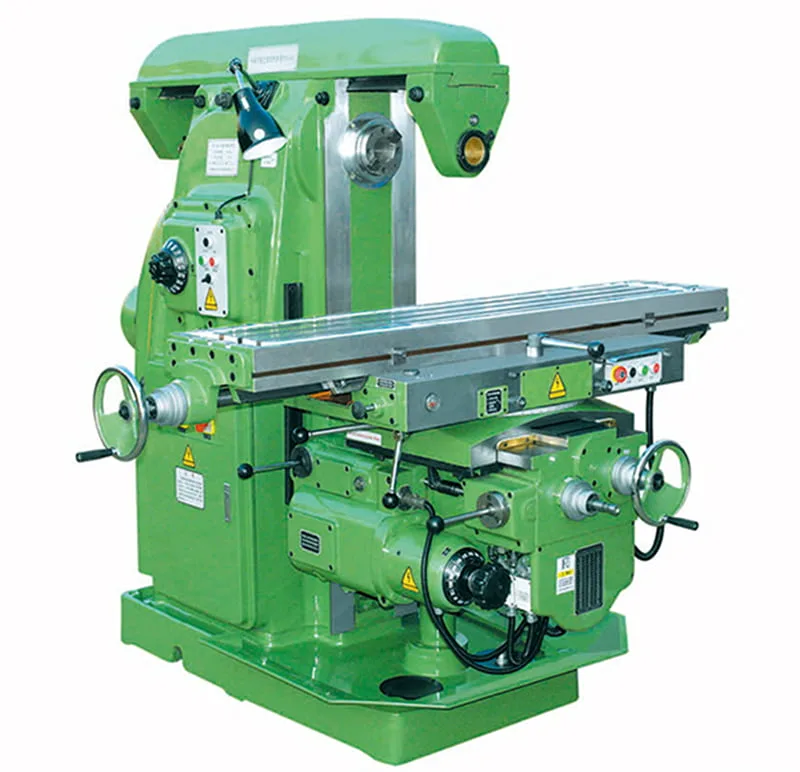

Станок горизонтальный консольно-фрезерный 6Т82

Технические характеристики

Наименование параметра	6Т82
Класс точности по ГОСТ 8-82	Н
Рабочий стол
Максимальная нагрузка на стол (по центру), кг	400
Размеры рабочей поверхности стола (длина × ширина), мм	1325 × 320
Число Т-образных пазов / Размеры Т-образных пазов	3 / 18
Наибольшее перемещение стола (продольное / поперечное / вертикальное), мм	700 / 255 / 320
Расстояние от оси шпинделя до стола при ручном перемещении, мм	30...350
Расстояние от оси шпинделя до хобота, мм	155
Наибольший угол поворота стола, град	±45
Цена одного деления шкалы поворота стола, град	1
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05
Шпиндель
Частота вращения шпинделя, об/мин	30...1500
Количество скоростей шпинделя	18
Механика станка
Быстрый ход стола (продольный / поперечный / вертикальный), м/мин	2,3 / 2,3 / 0,77
Число ступеней рабочих подач стола	18
Пределы рабочих подач (продольных и поперечных), мм/мин	23,5...1180
Пределы рабочих подач (вертикальных), мм/мин	8...394
Наибольшее усилие резания (продольное / поперечное / вертикальное), кН	15 / 12 / 5
Выключающие упоры подачи продольных	есть
Выключающие упоры подачи поперечных, вертикальных	нет
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть
Блокировка раздельного включения подачи	есть
Торможение шпинделя	есть
Предохранение от перегрузки (муфта)	есть
Привод
Электродвигатель привода главного движения, кВт / об/мин	7,5 / 1455
Электродвигатель привода подач, кВт / об/мин	1,5 / 1435
Электродвигатель насоса охлаждающей жидкости, кВт / об/мин	0,12 / 2800
Производительность насоса СОЖ, л/мин	22
Суммарная мощность всех электродвигателей, кВт	9,12
Габариты и масса станка
Габариты станка (Д × Ш × В), мм	2294 × 1770 × 1610
Масса станка, кг	2950

Описание

Станок фрезерный консольный горизонтальный с поворотным столом 6Т82предназначен для выполнения различных фрезерных работ в условиях как индивидуального, так и крупносерийного производства. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера. Стол станка может поворачиваться вокруг вертикальной оси на ±45°, что позволяет с применением делительных устройств фрезеровать различные винтообразные спирали. Техническая характеристика и высокая жесткость станков 6Т82 позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента.

Комплектация

• Тяга
• Кнопка аварийного останова шпинделя
• Комплект инструментов для обслуживания станка
• Поддон для СОЖ
• Система подачи СОЖ
• Галогеновый рабочий светильник
• ±45° поворотный рабочий стол
• Ручной насос смазки
• Руководство по эксплуатации

Опции

• УЦИ для 3 осей SINO SDS6-3VДелительная головка 125 мм (РУЧНАЯ)
• Делительная головка 160 мм (РУЧНАЯ)
• Делительная головка 200 мм (РУЧНАЯ)
• Делительная головка 250 мм (РУЧНАЯ)
• Поворотный стол 250 мм
• Поворотный стол 320 мм
• Поворотный стол 400 мм
• 3-кулачковый патрон 250 мм (доп. комплект обратных
• кулачков, соединительный фланец, болты для
• крепления, ключ к патрону)
• Набор зажимной оснастки (58 шт.)
• Защитное ограждение рабочего стола с концевым выключателем
• LED рабочий светильник
• Автоматическая система централизованной смазки
• Электрические компоненты Schneider Electric (стандартно для XL8132/ XL8140/XL8145)
• Цанговый патрон ISO50 с набором цанг (15 шт.) ER40: 4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20, 21, 22, 25, 26 мм
• Цанговый патрон ISO50 с набором цанг (28 шт.)  ER40: 5-32 мм
• Цанговый патрон NT40 (ISO40) с набором цанг (12 шт.) ER32: 2, 3, 4, 5, 6, 8, 10, 12, 14, 15, 16, 20 мм
• Тиски 160 мм
• Тиски 200 мм
• Тиски 250 мм
• Поворотные тиски 160 мм
• Поворотные тиски 200 мм
• Поворотные тиски 250 мм
• Поворотные тиски 320 мм
• Пневматические тиски 200 мм
• Поворотные пневматические тиски 250 мм
• Магнитная плита (стол) 400х150х45 мм, сила прижатия 100 Н/см²
• Электромагнитная плита (стол) 600х300х135 мм, сила прижатия 160 Н/см², 110В (DC)
• Фундаментные болты
