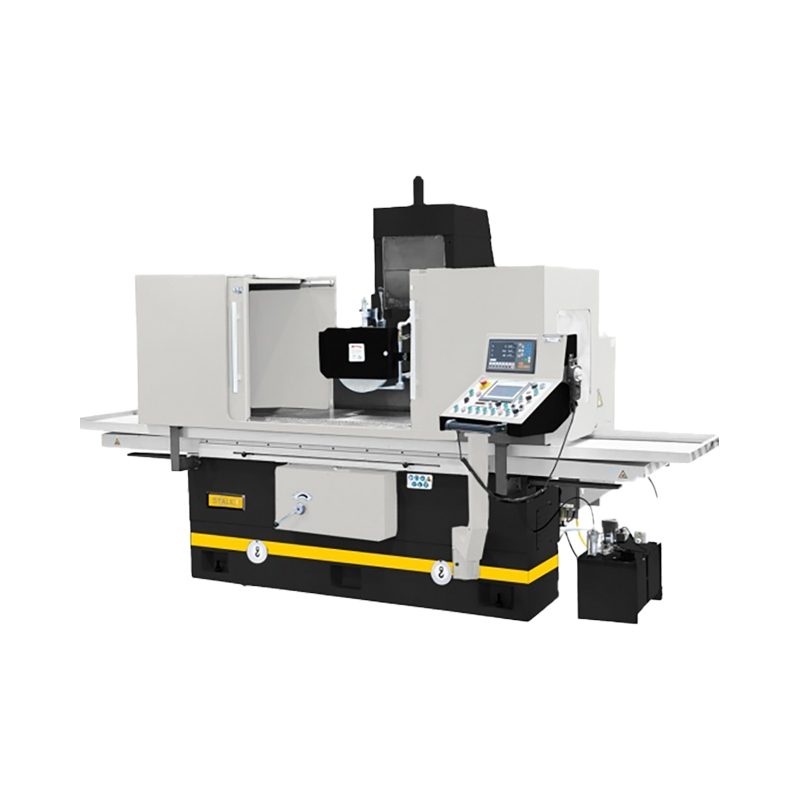

Плоскошлифовальный станок Stalex SG-50160AHD
0
6 706 800 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 1 год
Характеристики
Артикул
:SG 50160 AHD
Напряжение, В
:380
Мощность, Вт
:13200
ЧПУ
:есть
Частота вращения шлиф. круга, об/мин
:1450
Диаметр шлифовального круга, мм
:350
Макс. размер продольного шлифования, мм
:1700
Макс. размер поперечного шлифования, мм
:560
Длина стола, мм
:1600
Ширина стола, мм
:500
Гарантия, мес
:12
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Размер стола | 500х1600 мм |
| Т-образный паз | 3/18 мм |
| Электромагнитные плиты(р-р/кол-во) | 500х800/2 шт. |
| Макс. длина продольного шлифования | 1700 мм |
| Макс. длина поперечного шлифования | 560 мм |
| Макс. расстояние ось шпинделя-стол | 600 мм |
| Максимальная нагрузка на стол | 900 кг |
| Скорость продольного перемещения стола, плавно | 5-25 мм/мин |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
| Автоподача вертикальная | 0,005/0,01/0,015/0,02/0,03/0,04 мм |
| Ускоренное вертикальное перемещение | 50-500 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 мм/об |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
| Поперечный ход стола за оборот маховика | 5 мм |
| Цена деления нониуса попер. перемещения | 0,02 мм |
| Автоматическое поперечное перемещение стола | 0,5-30 мм/цикл |
| Ускоренное поперечное перемещение стола | 50-600 м/мин |
| ШПИНДЕЛЬ | |
| Частота вращения шпинделя | 1450 об/мин |
| Диаметр шлифовального круга | 350 мм |
| Ширина шлифовального круга | 50 мм |
| Отверстие шлифовального круга | 127 мм |
| МОЩНОСТЬ | |
| Выходная мощность | 7,5 кВт |
| Общая номинальная мощность | 13,2 кВт |
| Двигатель вертикального перемещения | 0,5 кВт |
| Мощность двигателя гидравлики | 3,0 кВт |
| Габаритные размеры (ДхШхВ) | 1500х1650х1980 мм |
| Масса нетто/брутто | 6000/6350 кг |
Описание
Станок предназначен для чистовой и получистовой обработки в ручном и автоматическом режиме, методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Преимущества
- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости;
- Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана;
- Закаленные и шлифованные направляющие стола продольные и поперечные, с покрытием Turcite-B для высокой износостойкости и низкого трения;
- Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол;
- Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки;
- Регулируемое продольное и поперечное движение стола с помощью концевых упоров;
- Автоматический подъем шпинделя, после окончания программы в исходное положение;
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования;
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих;
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка;
- Выносной пульт управления с PLC контроллером Siemens;
- Электрокомпоненты Siemens.
Комплектация
- Электромагнитный стол;
- шлифовальный круг с фланцами и съемником;
- балансировочный стенд с оправкой;
- система подвода СОЖ с магнитным сепаратором;
- выносной пульт, контроллер PLC Siemens;
- электронный маховичок ручного перемещения по осям Y/Z;
- УЦИ по 2-м осям;
- защита гидростанции;
- защитное ограждение стола;
- приспособление для параллельной правки;
- алмазный карандаш;
- лампа местного освещения;
- защитный экран;
- регулировочные опоры;
- инструмент для обслуживания.
