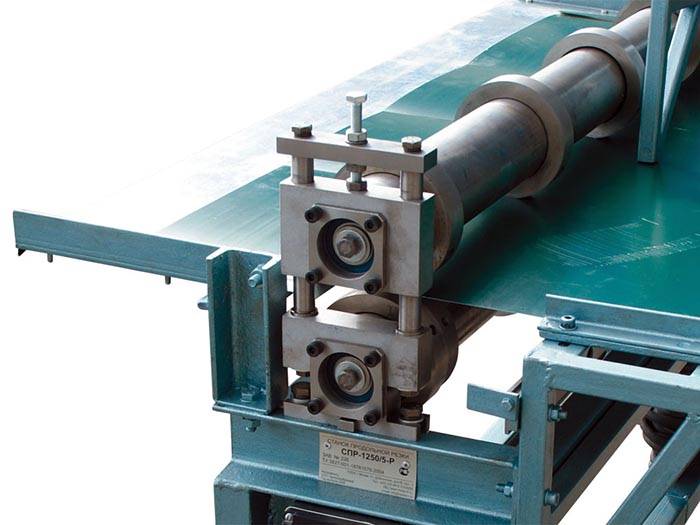

Станок продольно-поперечной резки СПР-1250/5-А

Технические характеристики

Производительность	до 10 м/мин
Толщина обрабатываемого материала	0,3 - 1,5 мм
Ширина входящей полосы	до 1250 мм
Минимальная ширина реза	80 мм
Количество устанавливаемых пар ножей	до 15
Потребляемая мощность	0,55 кВт
Напряжение питания	380 В
Размеры, ДхШхВ	1500х670х1200 мм
Масса	280 кг

Описание

Электромеханический станок продольно поперечной резки СПР-1250-5-А (дисковые ножницы) предназначен для одновременной продольной резки на несколько полос заданной ширины листового или рулонного металла. Максимальная толщина реза - 1,5 мм, максимальная ширина заготовки - 1250 мм. В отличие от гильотин дисковые ножницы в десятки раз производительнее, а их конструкция позволяет нарезать заготовки неограниченной длины. Поперечный раскрой осуществляется с помощью ручного дискового ножа (до 0,8 мм). Станок СПР 1250 5А так же может продольно нарезать некоторые виды резины, бумаги, картона, сетки и минеральной ваты.
Валы с установленными на них дисковыми ножами приводятся в действие за счет мотор-редуктора, соединенного через цепную передачу с нижним валом, перебрасывая момент с помощью шестеренок с нижнего вала на верхний. Быстрая и легкая регулировка ножей на различную ширину заготовки осуществляется посредством крепления ножей стопорными винтами в 2 симметрично отфрезерованные плоскости на валу. Высокое качество реза обеспечено точностью обработки сопрягающихся поверхностей ножа и вала (шлифованные поверхности), а также их точной посадкой, что исключает перекос и биение ножей при установке и эксплуатации. Расстояние между ножами выставляется по шаблону или штанген-циркулем.
В зависимости от типа разрезаемого материала, его толщины и количества ножей, для получения качественной кромки (отсутствия заусенца) необходимо так же настраивать перехлест ножей посредствам регулировочного винта, осуществляющего подъем или опускание верхних подушек подшипниковых опор, одновременно изменяя межцентровое расстояние между дисковыми ножами.

Преимущества

• Высокая точность и качество реза благодаря шлифованным валам увеличенного диаметра (90 мм);
• Соосность валов для обеспечения высокой точности реза обеспечивается их посадкой в едином корпусе;
• Высокопрочный материал дисковых ножей гарантирует длительный период эксплуатации (инструментальная сталь/объемная закалка/ двухсторонняя заточка);
• Быстрая регулировка межцентрового расстояния ножей в зависимости от толщины металла посредством специальной конструкции подшипниковой опоры;
• Отсутствие заусенцев и равномерная протяжка сырья благодаря наличию резиновых втулок, установленных под верхними ножами;
• Конструкция крепления ножа на валу позволяет производить быстрый переход на новый размер с одновременной его жесткой фиксацией;
• Высокая скорость резки металла;

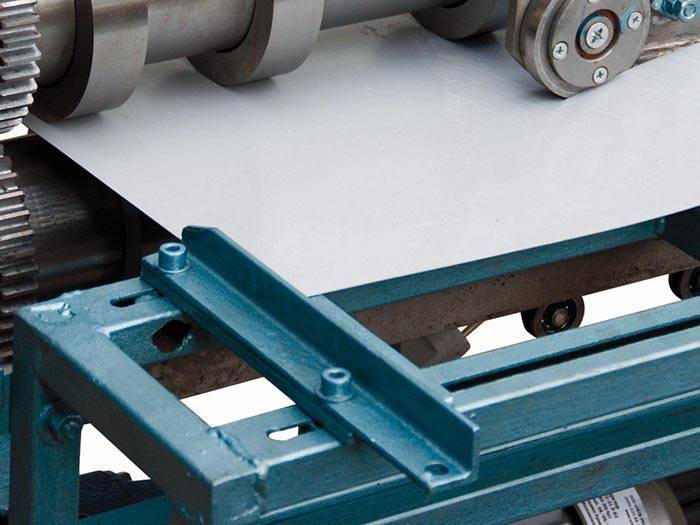

• Регулируемые по ширине направляющие;
• Возможность установки до 15 пар дисковых ножей.
