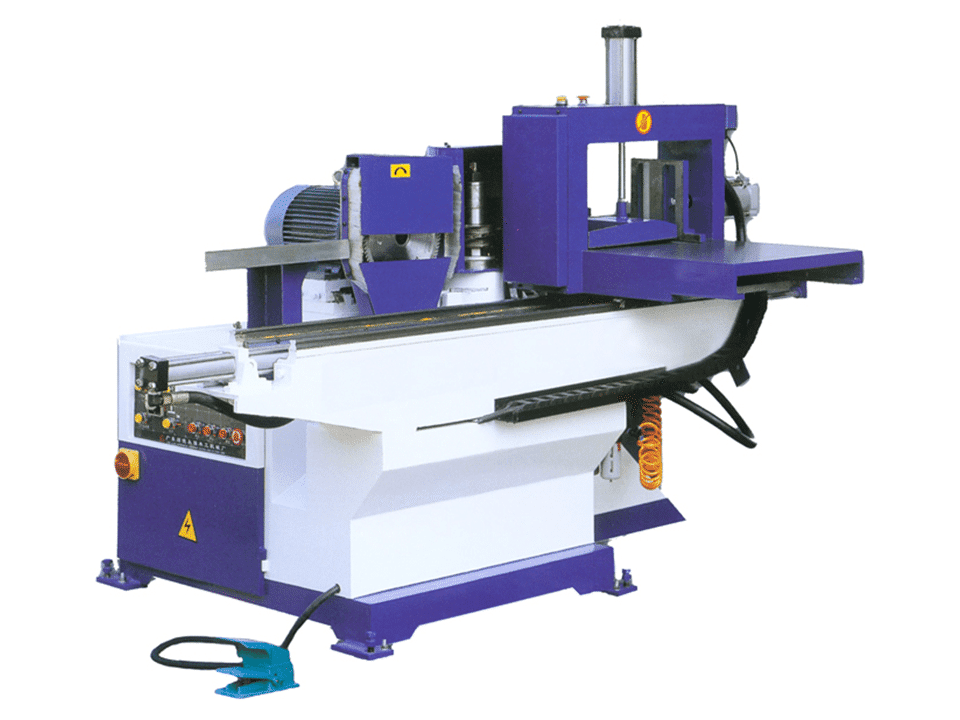

Шипорезный станок YONGQIANG TSK 15 P (MXВ3515С)

Технические характеристики

Max ширина обрабатываемого пакета заготовок	500 мм
Max. толщина заготовки	150мм
Габариты наборного стола	630x500 мм
Посадочный диаметр фрезы	50 мм
Посадочный диаметр пилы	25,4 мм
Маx. диаметр устанавливаемой фрезы	160мм
Max. диаметр устанавливаемой пилы	300 мм
Скорость вращения фрезы	6750 об/мин
Скорость вращения пилы	2840 об/мин
Мощность двигателя фрезы,	4,0кВт
Необходимое давление в пневмосистеме	0,65 Mpa
Габариты	1950x1500x1600 мм
Масса	1180 кг

Описание

Станок предназначен для фрезерования минишипа последовательно на обоих концах пакета заготовок и нанесения клея на один из торцов, фрезерованные заготовки поступают далее на пресс торцевого сращивания, минуя отдельно стоящий клеенаносящий станок. Массивная станина коробчатой формы и мощная балка для уста-новки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров. Мощный рабочий стол каретки позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов. Перемещение каретки осуществляется по линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей. Подача заготовок в зону резания с помощью пневмоцилидра с гидрокомпенсатором позволяет плавно перемещать пакет заготовок при обработке и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла об-работки заготовки и увеличение производительности станка. Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов. Торцовочный узел с пилой и дробилкой осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины обработки шипа с помощью точной трапецеидальной винтовой пары. Применение в конструкции шпинделя высокооборотных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов. Привод фрезерного шпинделя для нарезания шипов осуществляется от стационарно установленного электродвигателя через плоскоременною передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла. Точная настройка фрезерного шпинделя осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа. Устройство смещения пакета заготовок осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение. Управление работой станка в автоматическом режиме осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней поверхности кронштейна прижимов.Обеспечивается удобство работы на станке и повышение производительности. Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

Преимущества

• Увеличенная ширина обрабатываемого пакета;

• Мощная литая станина позволяет свести вибрации к минимуму и повысить точность обработки;

• Конструкция станка позволяет уверенно выполнять и вертикальное, и горизонтальное фрезерование заготовок различной длины;

• Увеличенная мощность двигателя позволяет легко обрабатывать заготовки максимального сечения и позволяет увеличить срок службы и надежность станка;

• Направляющие шипорезной каретки изготовлены из высокопрочной легированной стали;

• Каретка станка приводится в движение посредством мощного гидроцилиндра, питаемого от гидростанции (входит в комплект поставки);

• Узел клеенанесения находится непосредственно на самом станке.



Комплектация

• Станок;
• инструкция.
