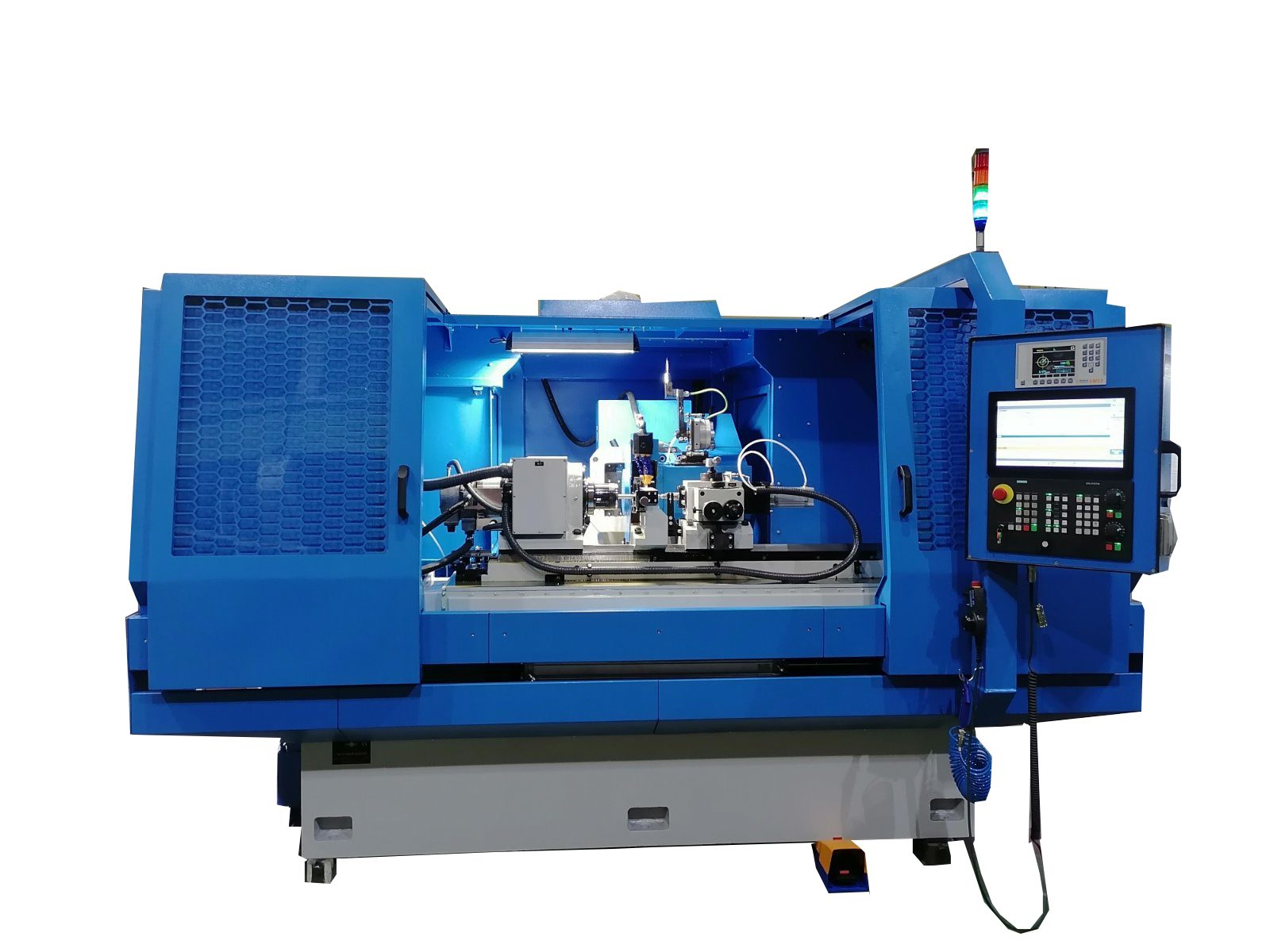

Резьбошлифовальный станок с ЧПУ ОШ-633.2.Ф3
Технические характеристики
| Длина обрабатываемой заготовки | 600 мм |
| Диаметр обрабатываемой заготовки | 2,5...50 мм |
| Шероховатость поверхности обработанной периферией круга | 0,63...0,32 Ra |
| Диаметр шлифовального круга | 400 мм |
| Высота шлифовального круга | 6...40 мм |
| Посадочный диаметр шлифовального круга | 203 мм |
| Частота вращения шпинделя | 1500...3000 об/мин |
| Угол поворота шлифовальной бабки | +-20 град |
| Мощность главного привода | 7.5 кВт |
| Частота вращения обрабатываемой детали | 0 ...80 об/мин |
| Скорость установочных перемещений: продольное / поперечное | 10/10 м/мин |
| Наибольшее продольное перемещение стола | 700 мм |
| Наибольшее поперечное перемещение шлифовальной бабки | 300 мм |
| Дискретность перемещения по программируемым линейным координатам Х | Х И Z 0,0005 мм |
| Дискретность перемещения по круговой координате А | A И С 0,0001 град |
| Габаритные размеры (длина х ширина х высота) | 3850 Х 3100 Х 2500 мм |
| Масса | 7000 кг |
Описание
Резьбошлифовальный станок с ЧПУ модели ОШ-633.2.Ф3 предназначен для чистового наружного шлифования метрических, дюймовых, трапециидальных, упорных, однозаходних и многозаходних резьб с правым или левым направлением, а также шлифования профиля червяков.
Шлифование профиля резьбы осуществляется однониточным абразивным или эльборовым шлифовальным кругом по предварительно обработанному профилю или по целому. Обрабатываемые детали базируются в центрах передней и задней бабки или в цанговом патроне, установленным в передней бабке.
Система ЧПУ позволяет управлять четырьмя программируемыми линейными и круговыми координатами и двумя осями вращения. Правка профиля шлифовального круга осуществляется автоматически по программе вращающимся алмазным роликом. Для поиска и ощупывания профиля резьбы и контроля конусности, станок оснащается устройством ориентации с датчиком касания и щупом.
Шлифовальная бабка имеет встроенную динамическую балансировку шлифовального круга. Максимальная длина шлифования резьбы – 570 мм, обрабатываемый диаметр 2,5…500 мм, мощность шлифовальной бабки - 7,5 кВт.
Комплектация
- станок в сборе с бабками и датчиком касания;
- механизм правки шлифовального круга;
- гидростанция;
- система подачи и очистки СОЖ;
- холодильная установка термостабилизации СОЖ;
- установка отсоса аэрозоли;
- электрошкаф;
- пульт управления с системой ЧПУ;
- комплект запасных частей и принадлежностей на гарантийный срок эксплуатации;
- комплект эксплуатационно-технической документации на русском языке.
