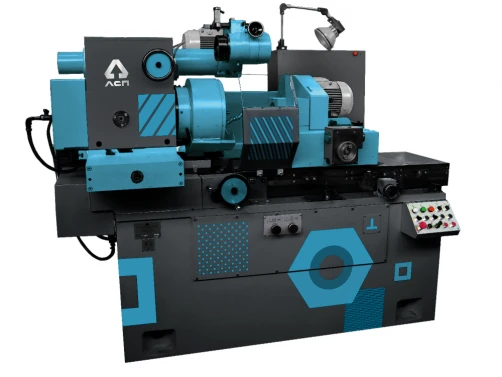

Станок внутришлифовальный 3Л228В(А)
0
6 270 121 руб.
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 1 год
Характеристики
Артикул
:521
Напряжение, В
:380
ЧПУ
:нет
Частота вращения шлиф. круга, об/мин
:4000
Диаметр шлифовального круга, мм
:200
Длина стола, мм
:320
Гарантия, мес
:12
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Максимальное число оборотов | 4000 об/мин |
| Максимальное расстояние от торца шпинделя до рабочего стола | 340 мм |
| Расстояние от торца шпинделя до основания станка | 1225+25 мм |
| Максимальный ход стола | 800 мм |
| Максимальный диаметр изделия | 560 мм |
| Максимальный диаметр изделия в кожухе | 400 мм |
| Максимальная длина изделия | 320 мм |
| Диаметр шлифуемого отверстия | 50 - 300 мм |
| Максимальная длина шлифования при максимальном диаметре шлифования | 320 мм |
| Максимальная длина шлифования при минимальном диаметре шлифования | 125 мм |
| Диаметр гильзы внутришлифовальной головки | 125 мм |
| Перемещение стола за один оборот маховика | 25 мм |
| Максимальное наладочное перемещение бабки изделия: вперед/назад (от рабочего) | 250/50 мм |
Описание
Внутришлифовальные станки 3Л228В(А) служат для шлифовки конических, цилиндрических, сквозных, а также глухих отверстий у изделий, которые нуждаются в особо высокоточном обрабатывании поверхностей. Данные модели оснащены торцешлифовальным приспособлением, предоставляющим возможность единовременной обработки поверхности торца и отверстия.
Главные особенности внутришлифовальных станков модели 3Л228В(А) состоят в следующем:
- Наличие широкого диапазона вращательных частот у шлифовальных кругов, у шпинделя изделия, у величины поперечной подачи, а также у скоростей перемещения стола. В результате появляется благоприятная возможность обрабатывания деталей в наиболее оптимальных режимах. Автоматизированная подача шлифовальной бабки на двойной ход стола увеличивает производительность, а также повышает качество обработки.
- Направляющие роликового типа, служащие для движения шлифовальной бабки в поперечном направлении, в паре с конечным звеном (здесь используется шариковая винтовая пара) дают требуемый минимум высокоточных перемещений.
- Шлифовальная бабка осуществляет наладочное перемещение максимально быстро.
- Для запуска и приостановки работы всего оборудования, а также включения гидропривода и перехода шлифовальных шпинделей в режим вращения предусмотрен пульт управления.
- Конструкционные особенности внутришлифовальных станков 3Л228В(А) также состоят в имеющейся автоматизированной остановке вращения шпинделя бабки изделия, и в приостановке подачи жидкости для охлаждения во время вывода стола из области осуществления шлифовальных работ и отвода в соответствующее крайнее положение.
Комплектация
- Агрегат СОЖ
- Сепаратор магнитной очистки СОЖ
- Комплектный гидропривод
- Обслуживающий инструмент
- Головки внутришлифовальные в комплекте
- Руководство по эксплуатации
