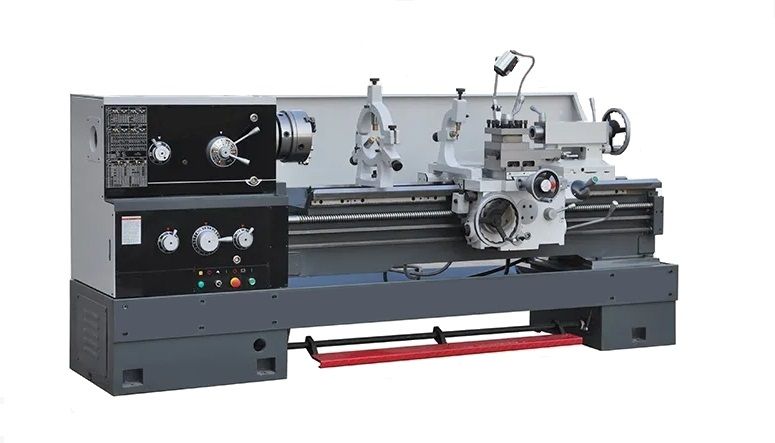

Станок токарно-винторезный универсальный FEIYA 16К30/4000

Технические характеристики

Параметр	Ед. изм.	16К30
Класс точности по ГОСТ 8-82	класс	Н
Обрабатываемая заготовка
Наибольший диаметр обработки над станиной	мм	Ø660
Наибольший диаметр обработки над суппортом	мм	Ø420
Макс. диаметр обработки над выемкой в станине	мм	Ø870
Эффективная длина выемки	мм	230
Ширина направляющих станины	мм	405
Наибольшая длина обрабатываемой заготовки	мм	4000
Шпиндель
Диаметр отверстия шпинделя	мм	Ø105 (D8/D11)
Конус отверстия в шпинделе	—	КМ7
Передний конец шпинделя	—	1:20 ф113
Пределы частот вращения шпинделя	об/мин	12 ступеней / 16 ступеней, 36–1600 / 13–1400
Наибольший крутящий момент на шпинделе	кН·м	1,4
Продольные подачи
Стандартные	мм/об	0,063–2,52 / 65
Уменьшенные	мм/об	0,028–0,056 / 13
Увеличенные	мм/об	2,86–6,43 / 15
Поперечные подачи
Стандартные	мм/об	0,027–1,07 / 65
Уменьшенные	мм/об	0,012–0,026 / 13
Увеличенные	мм/об	1,21–2,73 / 15
Нарезание резьбы
Метрическая резьба	мм	1–14 / 22
Дюймовая резьба	tpi	28–2 / 26
Модульная резьба	модуль	0,5–7 / 18
Питчевая резьба	DP	56–4 / 24
Ускоренные перемещения
Скорость быстрых продольных перемещений суппорта	м/мин	4,5
Скорость быстрых поперечных перемещений суппорта	м/мин	1,9
Суппорт и резцедержатель
Сечение резца	мм	25 × 25
Высота от опорной поверхности резца до оси центров	мм	25
Число резцов в резцедержателе	шт	4
Наибольший ход резцовых салазок	мм	145
Наибольший ход каретки (продольный / поперечный)	мм	3935 / 360
Цена деления лимба резцовых салазок	мм	0,05
Цена деления лимба поперечного перемещения	мм	0,05
Наибольший угол поворота резцовых салазок	град	±90°
Цена деления лимба продольного перемещения	мм	1
Задняя бабка
Диаметр пиноли задней бабки	мм	Ø75
Конус пиноли задней бабки	—	КМ5
Наибольший ход пиноли задней бабки	мм	150
Поперечное смещение задней бабки	мм	±15
Привод и СОЖ
Производительность насоса СОЖ	л/мин	50
Мощность привода главного движения	кВт	7,5 / 9
Габариты и масса
Масса нетто станка (РМЦ 4000)	кг	5000
Габариты станка (Д × Ш × В) (РМЦ 4000)	мм	5700 × 1150 × 1800

Описание

Станки серии 16К30 применяются в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и
растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления,
зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет
повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. в эксплуатации и сохраняют точность позиционирования.

Отличительные особенности данного станка:

• Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
• Закаленный шпиндель из высокопрочной легированной стали;
• Закалённые и шлифованные зубчатые колеса и шестерни;
• Регулируемая муфта перегрузки ходового винта;
• Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
• Минимальная скорость вращения шпинделя - 9 об/мин;
• Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
• Подача СОЖ в зону резания, галогеновый светильник;
• Тормоз шпинделя;
• Чугунное основание под станок

Комплектация

• Ручной 3-кулачковый патрон 320 мм
• Ручной 4-кулачковый патрон 400 мм
• Планшайба 430 мм
• Двигатель главного привода 7,5 кВт
• Резьбоуказатель
• Четырехпозиционный резцедержатель
• Неподвижный центр
• Переходная втулка (внутренний конус КМ5, внешний конус 1:20)
• Задняя бабка
• Ящик с инструментами
• Масленка
• Система подачи СОЖ
• Станочный светильник
• Неподвижный люнет 6~125 мм
• Подвижный люнет 6~100 мм
• Руководство по эксплуатации на станок

Опции

• Защитное ограждение от разбрызгивания жидкости РМЦ 4000 мм
• УЦИ для 2 осей 4000 мм
• УЦИ для 3 осей 4000 мм
• Вращающийся центр

• Быстросменный резцедержатель
• Конусная линейка
• Двигатель главного привода 9 кВт
• Безопасная рукоятка поперечного суппорта
• Неподвижный люнет 100~200 мм
• Дополнительный 3-кулачковый патрон 320 мм
• Дополнительный 4-кулачовый патрон 400 мм
• Дополнительный комплект приводных ремней (4 шт.)
• Упоры продольного перемещения 4000 мм
