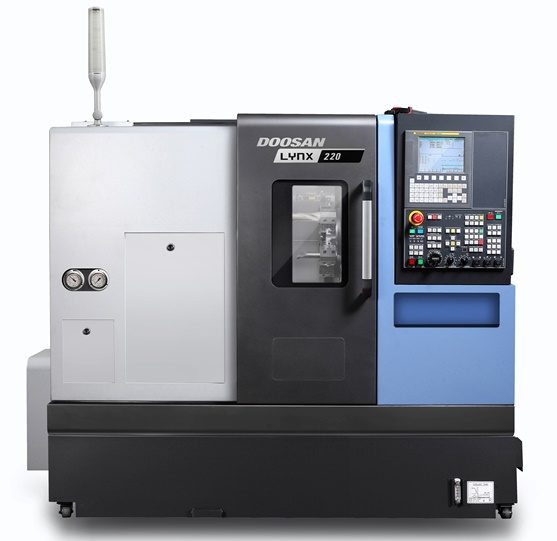

Токарный станок Doosan Lynx 220MA
Технические характеристики
| Общие характеристики | |
|---|---|
| Тип станка | Горизонтальные компактные |
| Стандартный размер патрона | 6 " |
| Системы ЧПУ | DOOSAN FANUC i |
| Двигатель | |
| Мощность двигателя шпинделя | 15 / 11 кВт |
| Серводвигатель ось X | 1.8 кВт |
| Серводвигатель ось Z | 1.8 кВт |
| Мощность двигателя насоса охлаждающей жидкости | 0.4 кВт |
| Возможности обработки | |
| Диаметр обрабатываемого прутка | 51 мм |
| Максимальная длина обработки | 290 мм |
| Максимальный диаметр обработки | 250 мм |
| Максимальный диаметр обработки над суппортом | 290 мм |
| Максимальный диаметр обработки над станиной | 510 мм |
| Рекомендуемый диаметр обработки | 170 мм |
| Револьверная головка | |
| Число инструментальных позиций | 12 (24) шт. |
| Размеры инструмента для наружной обработки | 20 x 20 мм |
| Диаметр расточной оправки | 32/25 мм |
| Время индексирования | 0.11 сек. |
| Макс. скорость вращающегося инструмента | 6000 о/мин |
| Главный шпиндель | |
| Максимальная скорость шпинделя | 6000 о/мин |
| Торец шпинделя | ASA A2-5 |
| Диаметр подшипника шпинделя (передний) | 90 мм |
| Диаметр сквозного отверстия шпинделя | 61 мм |
| Минимальный угол поворота шпинделя (ось C) | 0.001 ° |
| Задняя бабка | |
| Отверстие пиноли | MT#4 |
| Диаметр пиноли | 65 мм |
| Ход пиноли | 80 мм |
| Перемещения | |
| По оси X | 175 мм |
| По оси Z | 330 мм |
| Ускоренные перемещения по оси X | 30 м/мин |
| Ускоренные перемещения по оси Z | 36 м/мин |
| Скорость подачи резания | 500 м/мин |
| Источник питания | |
| Электроснабжение (номинальная емкость) | 23.7 кВа |
| Габариты | |
| Транспортная длина | 2410 мм |
| Транспортная ширина | 1600.00 мм |
| Транспортная высота | 1655 мм |
| Вес | 3100 кг |
Описание
Горизонтальный токарный станок с одной револьверной головкой Doosan Lynx 220Наши токарные станки Lynx 220, известные своей продуктивностью, эксплуатационной гибкостью и надежностью, очень популярны и востребованы.
Оснащенные 6-дюймовыми или 8-дюймовыми патронами (рассчитанные на прутки 45 мм или 65 мм), токарные станки Lynx 220 являются лучшим выбором для производителей, которым необходимо быстрое и высокоточное оборудование.
Высокая производительность станков достигается благодаря быстро индексируемой револьверной головке с сервоприводом. А скорость и точность достигаются за счет использования роликовых направляющих с повышенной жесткостью.
В дополнение к их впечатляющим техническим характеристикам, токарные станки Lynx 220 поставляются компанией Mills вместе с устройствами автоматической наладки инструментов, улавливателями готовых деталей, задними бабками (для станков без вспомогательного шпинделя) и Руководством по эксплуатации / диалоговой системой программирования, в стандартной комплектации.
В серию Lynx 220 входит семь различных моделей, включая станки с удлиненной станиной, вспомогательным шпинделем, осью С и приводным инструментом.
Горизонтальный токарный станок с одной револьверной головкой и осью Y Doosan Lynx 220
Модельный ряд нашего самого продаваемого токарного станка Lynx 220 был расширен, и в него входят модели с одним шпинделем и вспомогательным шпинделем с осью Y (+/- 52,5 мм).
Оснащенные 6-дюймовыми или 8-дюймовыми патронами (рассчитанные на прутки 51 мм или 65 мм), эти станки обеспечивают повышенную производительность и эксплуатационную гибкость, и поэтому они стали так популярны среди производителей, которым необходимо обрабатывать сложные детали маленьких размеров, требующие высокой точности при минимальных трудозатратах на настройки и подготовку.
В дополнение к их впечатляющим техническим характеристикам, токарные станки Lynx 220 с осью Y поставляются компанией Mills вместе с устройствами автоматической наладки инструментов, улавливателями готовых деталей, задними бабками (для станков без вспомогательного шпинделя) и Руководством по эксплуатации / диалоговой системой программирования, в стандартной комплектации.
В модельный ряд станков Lynx 220 с осью четыре разные модели, каждая из которых оборудована приводным инструментом мощностью 37 кВт / 6000 об / мин.
Комплектация
- Система подачи СОЖ
- Педаль управления патроном
- Блокировка передней двери защитного ограждения
- Полностью закрытое защитное ограждение
- Комплект инструмента для обслуживания станка
- Гидравлический патрон с зажимным гидроцилиндром
- Гидравлическая станция
- Выравнивающие винты и плиты
- Система автоматической смазки
- «Сырые» кулачки для гидравлического патрона
- Стандартный комплект держателей инструмента
- Задняя бабка (для LYNX 220LA/LB/LC/LMA/LMC)
- Освещение рабочей зоны
- Руководство по работе и обслуживанию станка
- Предупреждающие таблички по технике безопасности
- Датчик подтверждения зажима детали в патроне
