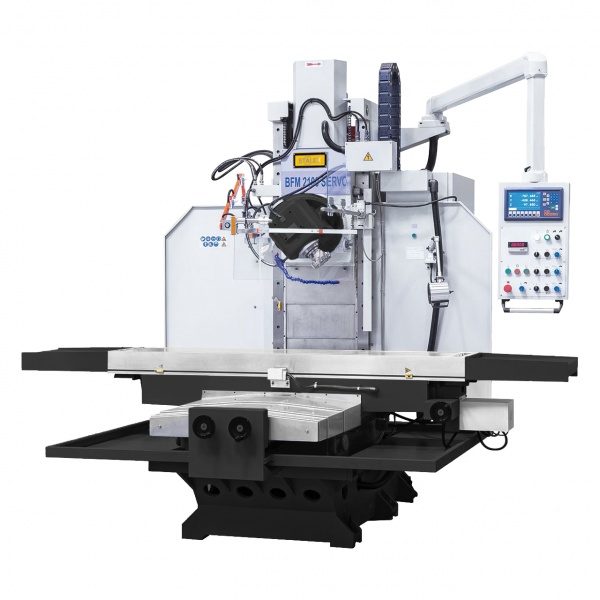

Бесконсольный универсально-фрезерный станок Stalex BFM2100 DRO
Технические характеристики
Параметры | BFM2100 Servo |
Конус шпинделя | ISO50, 7:24 |
Размер стола | 2100× 500 мм |
Максимальная нагрузка на стол | 1800 кг |
Перемещение по осям X, Y | 1500×650 мм |
Т-образные пазы | 4-20-100 мм |
Расстояние между осью шпинделя и колонной | 610 мм |
Расстояние шпиндель/стол(вертикально) | 0 – 650 мм |
Расстояние шпиндель /стол(горизонтально) | 8-660 мм |
Диапазон оборотов шпинделя,2(Серводвигатель) | 6-300/30-1500 об/мин |
Поворот фрезерной головки | 360º |
Скорость подачи по X, Y (Бесступенчато) | 2,5-3000 мм/мин |
Скорость подачи по Z, (Бесступенчато) | 2,5-2500 мм/мин |
Ускоренные подачи X/Y | 6000 мм/мин |
Ускоренное перемещение по оси Z | 3000 мм/мин |
Максимальный крутящий момент серводвигателя по осям X/Y/Z | 18/18/23 Nm |
Мощность сервомоторов по осям X/Y/Z | 3,6 кВт |
Мощность главного привода(сервомотор) | 11,0 кВт |
Системы СОЖ | 0,9 кВт |
Габариты станка(ДхШхВ) | 3220x2420x2800 мм |
Габариты упаковки | 2900х2250х2900 мм |
Вес нетто/брутто | 7300/7500 кг |
Описание
Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплектация
- Станок;
- Сервомоторы по осям X/Y/Z
- ШВП по осям X/Y/Z
- Электрический маховик для осей X/Y/Z
- УЦИ по 3-м осям (Sino)
- Фрезерная оправка ISO50/Ø40
- Переходник ISO50/MT4
- Оправка для горизонтального фрезерования ISO50/Ø32
- Опора для горизонтальной оправки
- Частотно-регулируемый привод подач
- Автоподача по осям X/Y
- Фундаментные болты (М16х450 мм 6 шт.)
- Автоматическая смазка направляющих
- Выносной пульт управления с УЦИ
- Лампа освещения рабочей зоны
- Телескопическая защита по осям Y/ Z
- Система подачи СОЖ
- инструкция.
