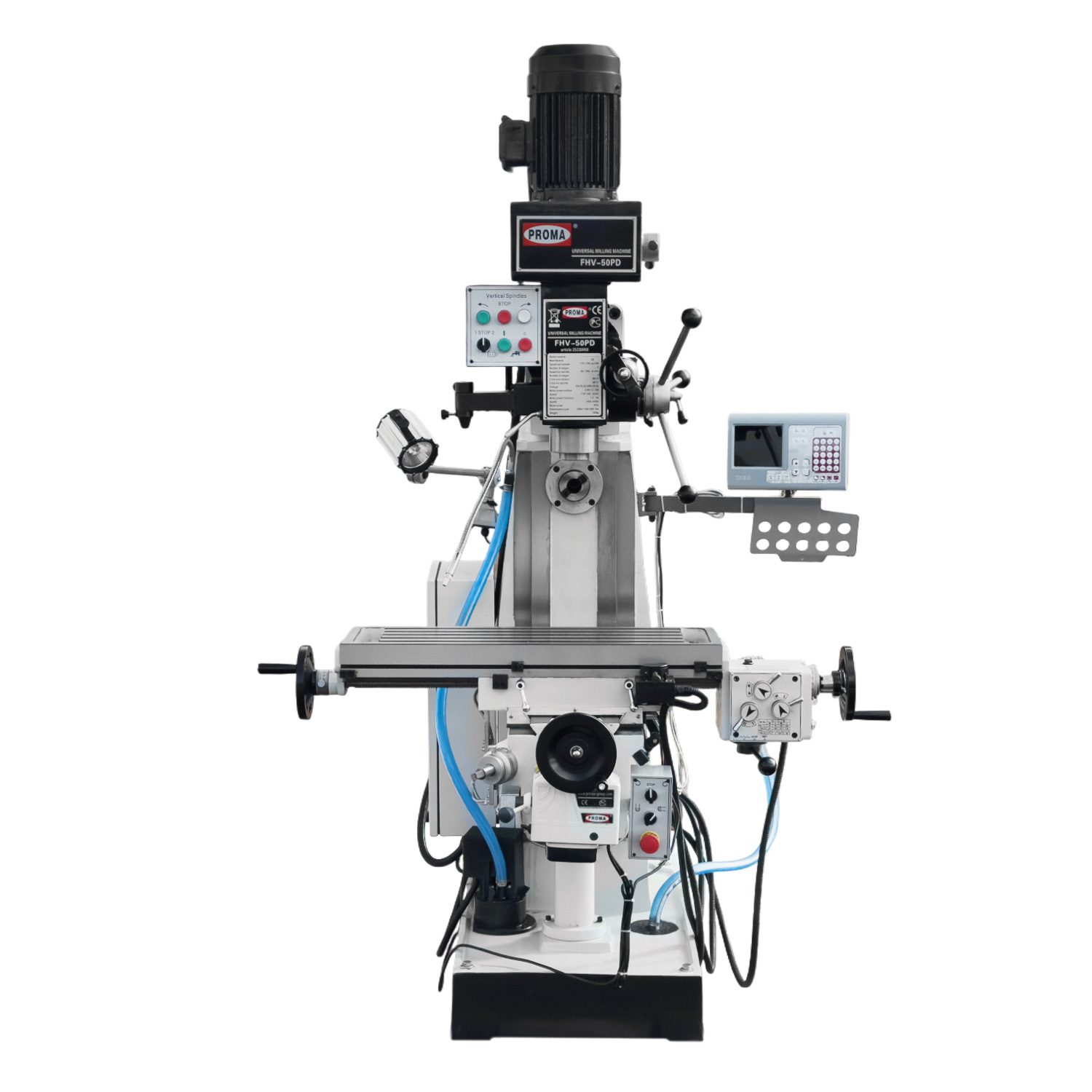

Универсальный фрезерный станок Proma FHV-50PD 25330051

Технические характеристики

Напряжение, В	380
Максимальный диаметр сверления сталь, мм	32
Максимальный диаметр концевой фрезы, мм	25
Максимальный диаметр торцевой фрезы, мм	100

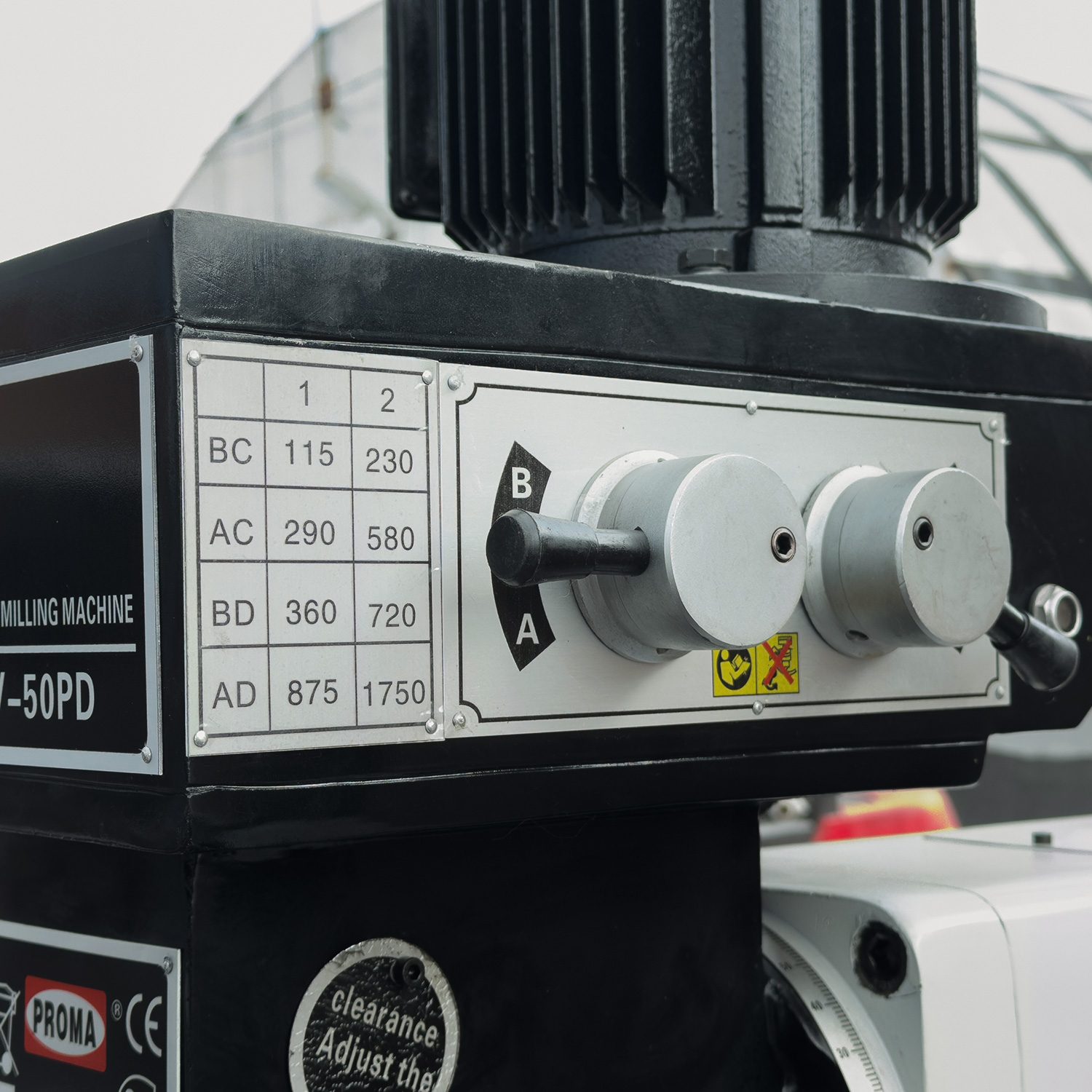

Частота вращения вертикального шпинделя, об/мин	115-1750
Мощность двигателя вертикального шпинделя, кВт	1,5
Конус шпинделя, Мк	4
Диапазон наклона фрезерной головки, град.	60
Поворот консоли фрезерной головки в горизонтальной плоскости, град	360
Ход пиноли шпинделя, мм	120
Расстояние от вертикального шпинделя до колонны, мм	260-540
Расстояние от вертикального шпинделя до стола, мм	80-435
Размер стола по оси X и Y, мм	800х240
Ход стола по оси X и Y, мм	380х210
Диапазон поворота стола, град	нет
Ширина Т-образного паза основания, мм	14
Максимальная нагрузка на стол, кг	100
Длина, мм	1200
Ширина, мм	1100
Высота, мм	1920
Масса, кг	690

Описание

FHV-50PD обладает широким спектром функций и возможностей для обработки различных материалов и поверхностей. Область применения станка: серийное, мелкосерийное производство или мастерская для изготовление штучных деталей, а также учебный центр для подготовки специалистов.

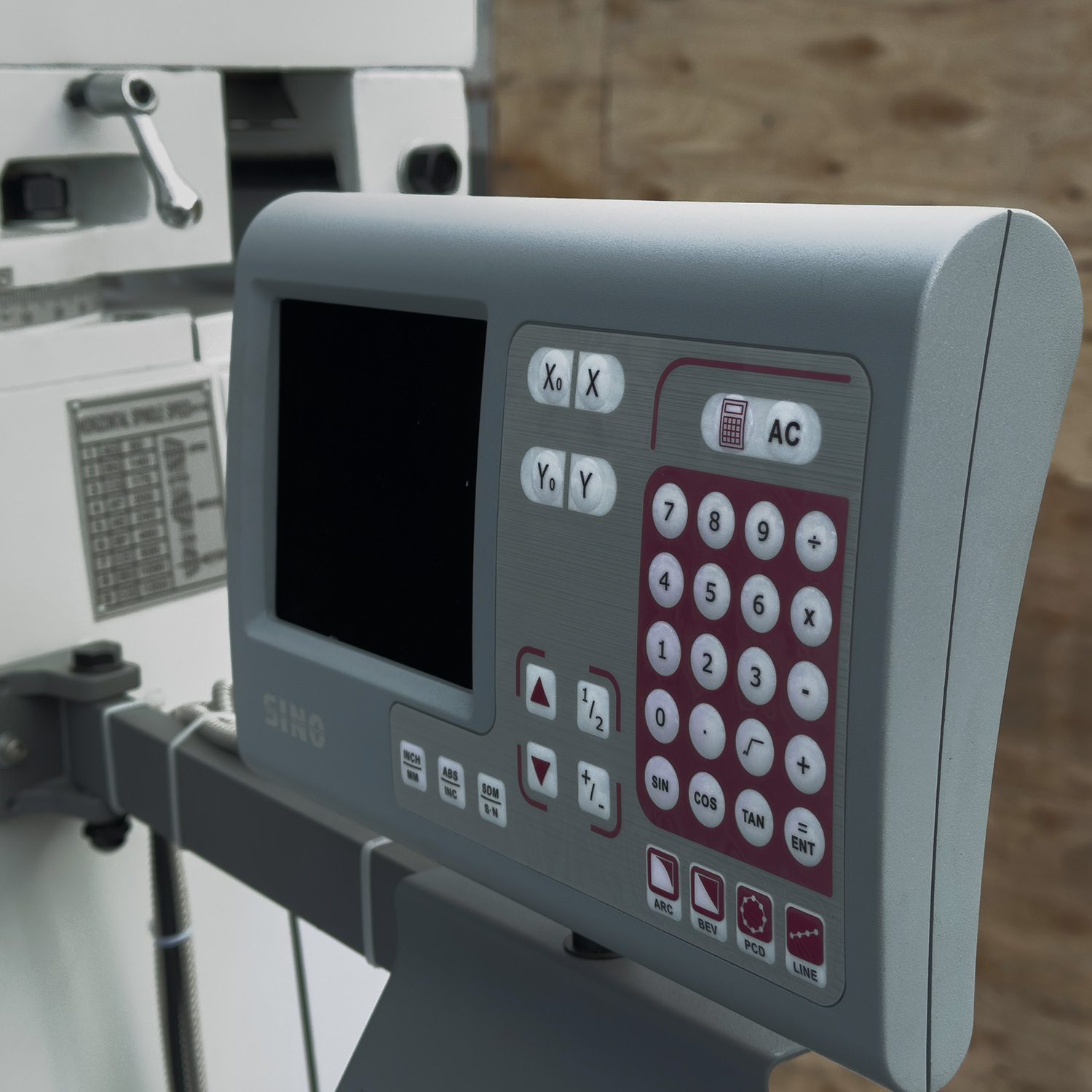

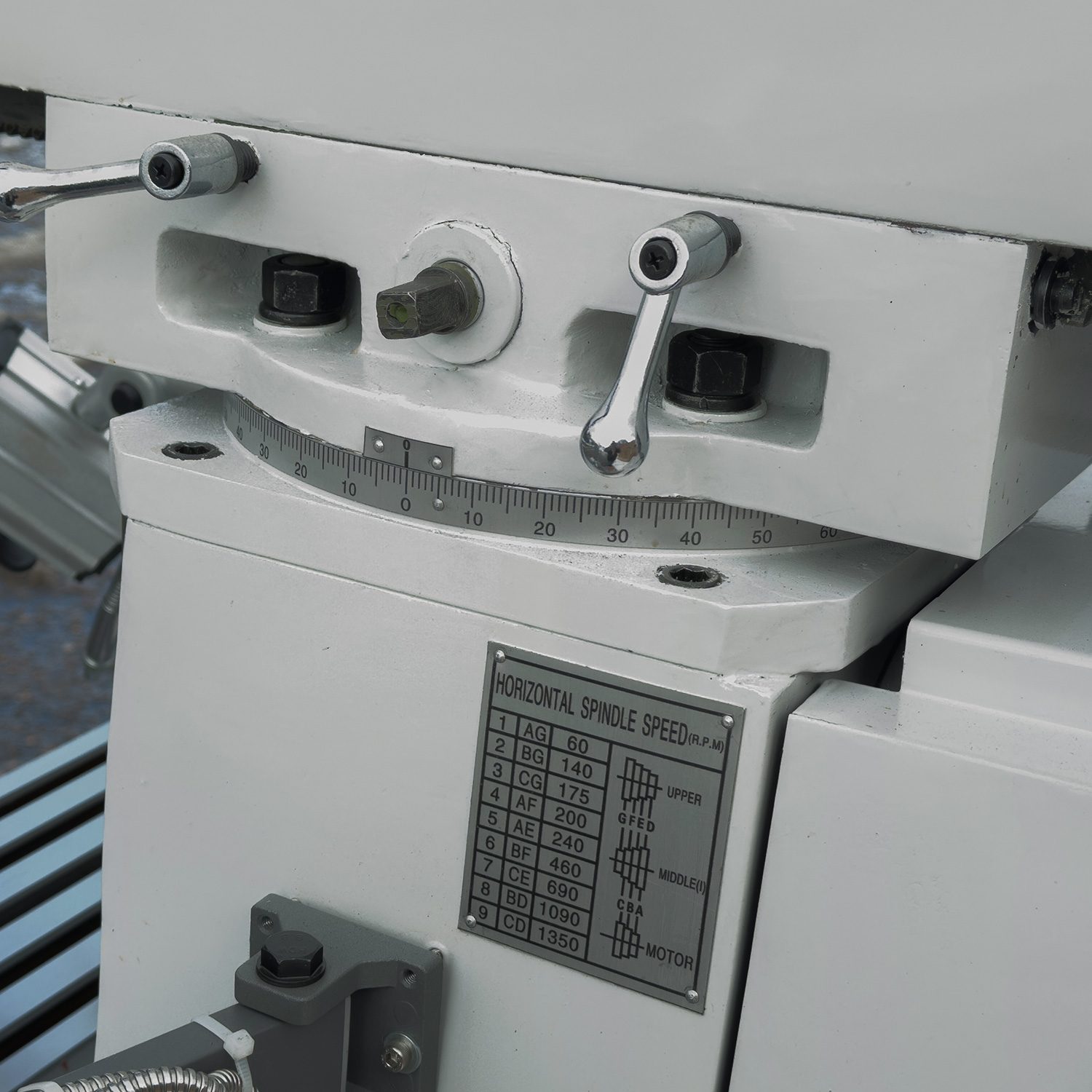

Особенности модели – ускоренное перемещение консоли, автоматические продольная и поперечная подачи стола, увеличивающие производительность, а также компактные размеры и простота конструкции. Станок оснащен мощным вертикальным шпинделем, способным работать на разных скоростях для выполнения различных операций. В шпиндель можно установить сверлильный или цанговый патрон и обрабатывать материалы различной твердости. Так же он может работать с торцевыми и концевыми фрезами разных размеров и способен нарезать резьбу. Фрезерную головку можно поворачивать вправо и влево на определенный угол. Расстояние от шпинделя до рабочего стола и размеры самого стола позволяют комфортно работать с различными деталями. Рабочий стол оснащен Т-образными пазами для крепления дополнительных приспособлений. Установленное двухосевое УЦИ позволяет повысить точность обработки деталей и снижает вероятность ошибок оператора.

Преимущества

• Мощный трехфазный электродвигатель;

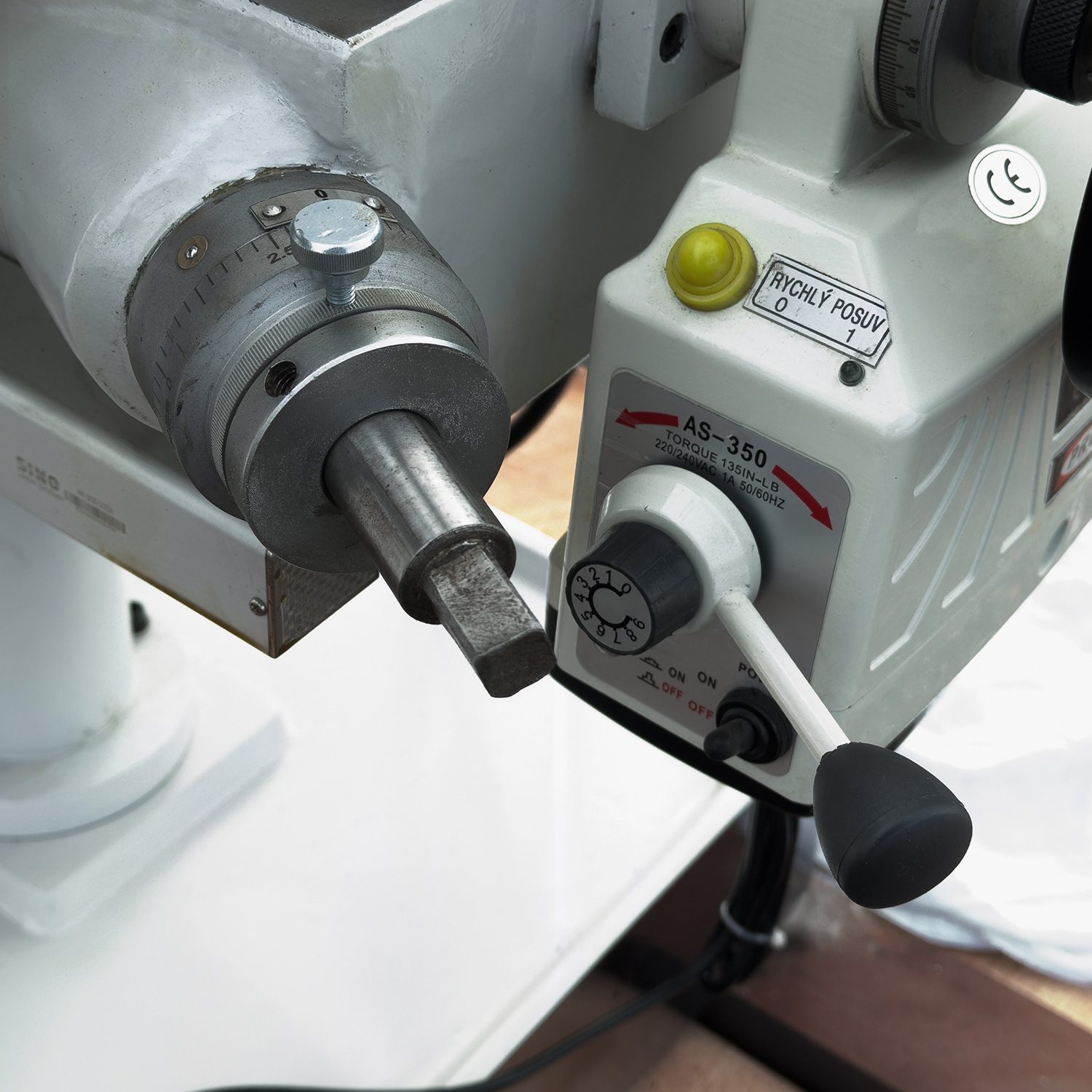

• Автоматическая подача;

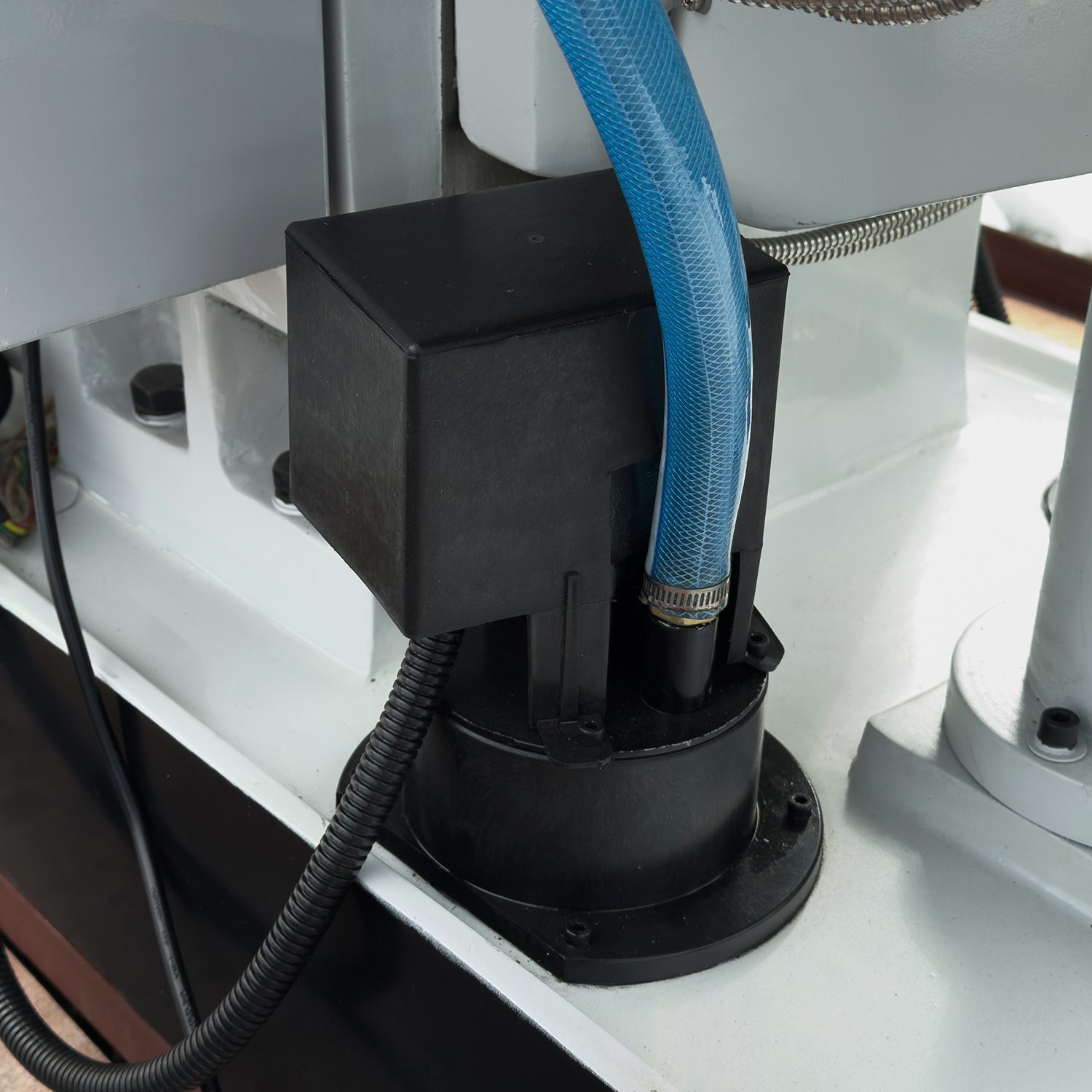

• Система охлаждения;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Цифровое измерение;
• Малые габариты.

Комплектация

• Оправка для патрона MK 4 В18 - 1шт;
• патрон сверлильный 1-16 В18 - 1шт;

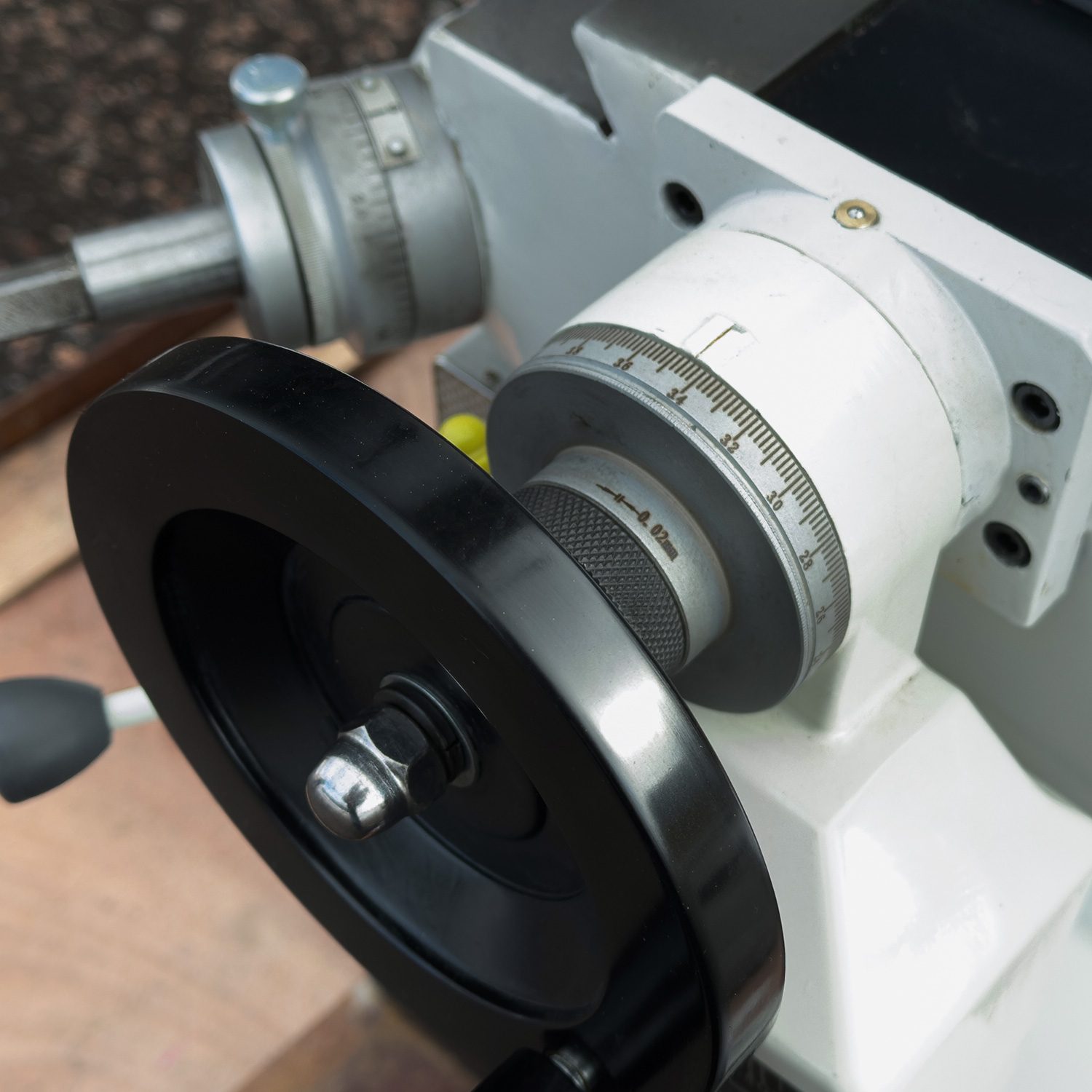

• штурвал подачи стола - 2шт;
• штурвал тонкой подачи шпинделя - 1шт;
• рукоятка консоли - 1шт;
• ручки для перемещения пиноли шпинделя - 3шт;
• ручка для штурвала тонкой подачи шпинделя - 1шт;
• штанга М14х420 и М14хх290 для крепления инструмента - 2шт;

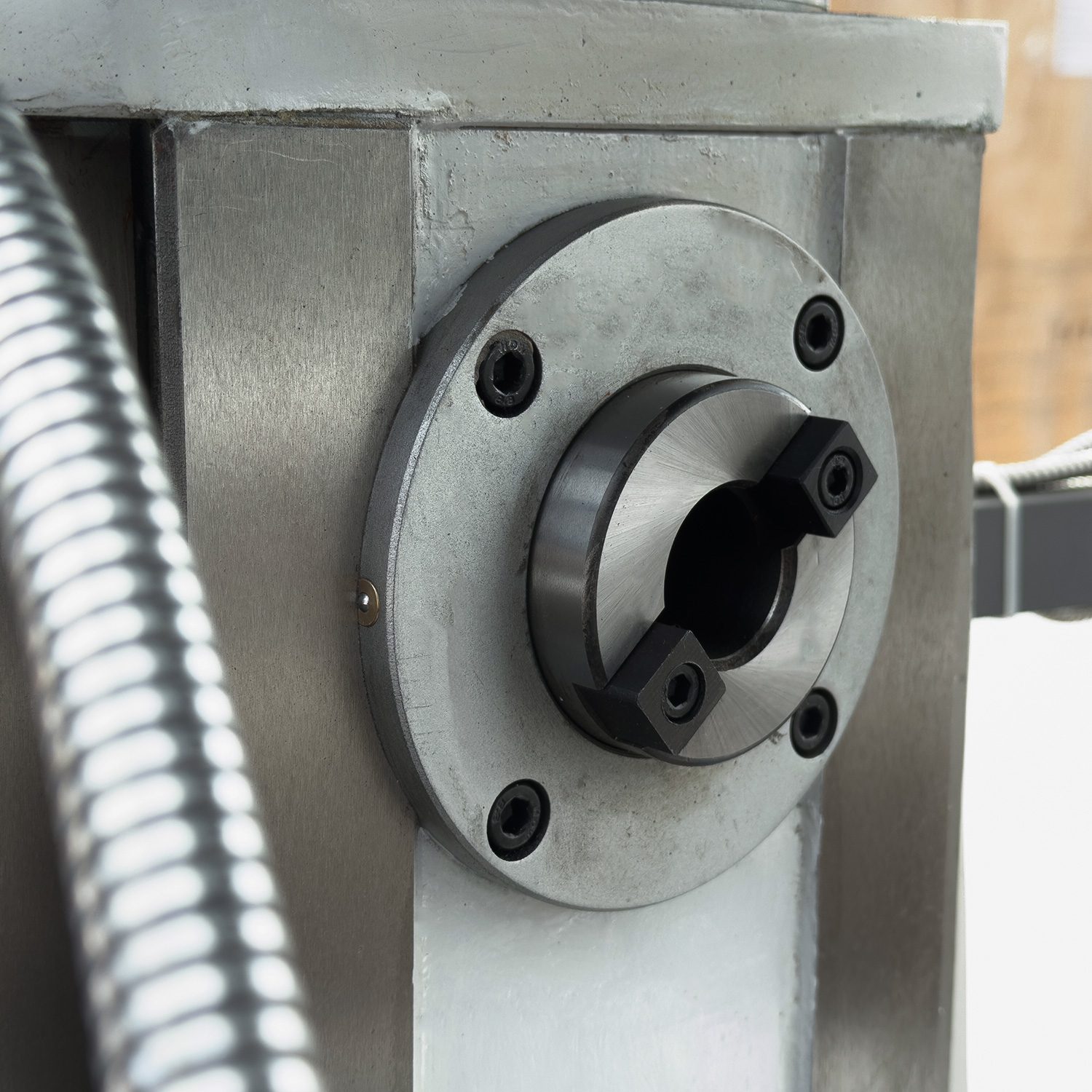

• оправка горизонтального шпинделя L 395 ? 22 и 27мм - 2шт;
• защитный экран - 1шт;
• ключ сверлильного патрона - 1шт;
• ключ торцевой шестигранный 5мм - 1 шт;
• ключ рожковый 21 Х 24 - 1шт;
• клин для снятия инструмента - 1 шт;
• патрон цанговый с цангами 4,5,6,8,10,12,16мм - Комплект;
• инструкция по эксплуатации;
• станок.
