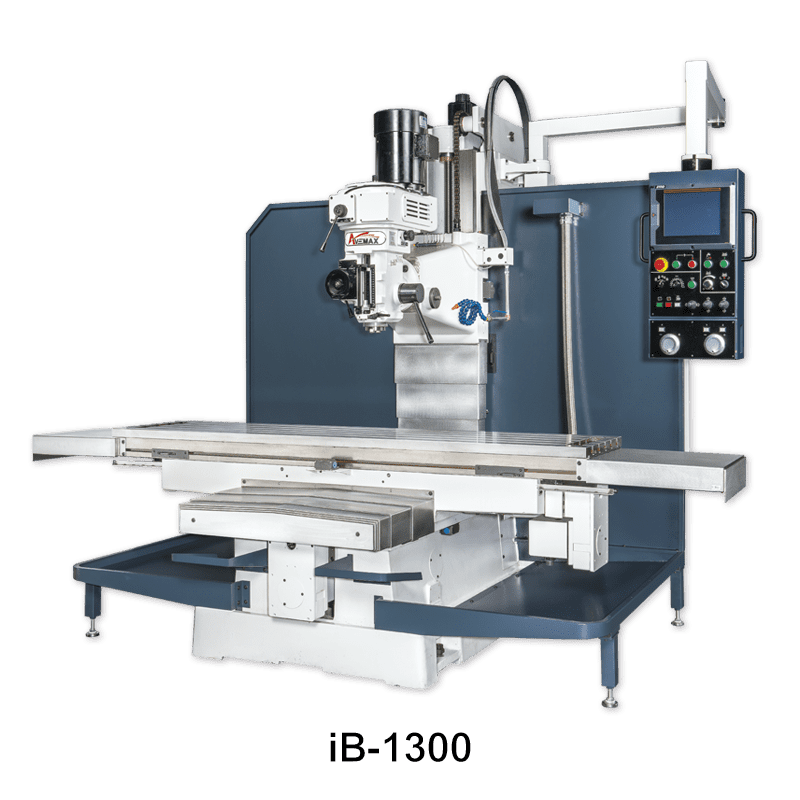

Фрезерный станок с крестовым столом AVEMAX iB-1300
Технические характеристики
| Параметр | Значение |
|---|---|
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по осям X/Y/Z | 1300/600/700 мм |
| Расстояние от торца шпинделя до поверхности стола | 150~850 мм |
| Расстояние от оси шпинделя до поверхности колонны | 580 мм |
| СТОЛ | |
| Размер стола | 1800 x 450 мм |
| Т-образные пазы стола (кол-во x размер) | 5 x 18 мм |
| Макс. нагрузка на стол | 1000 кг |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#40 |
| Частота вращения шпинделя | 3600 об/мин |
| Подача пиноли | 0,035 / 0,07 / 0,14 мм |
| Привод | Регулируемая скорость (инвертор) |
| Ход пиноли | 140 мм |
| Поворот головки (вправо/влево) | ±45° |
| Ускоренная подача по осям XYZ | 12 м/мин |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 5 л.с. инверторный |
| Двигатели осей XYZ | Серводвигатель переменного тока 2 кВт |
| Передача по осям XYZ | Зубчатая ременная передача 1:2 |
| Насос СОЖ | 1/4 л.с. |
| ГАБАРИТЫ СТАНКА | |
| Габаритная ширина (A) | 3100 мм |
| Габаритная глубина (B) | 2420 мм |
| Габаритная высота (C) | 2620 мм |
| Масса нетто | 3960 кг |
Описание
iB-1300
• Высококачественное литье отожжено с термообработкой для снятия напряжений, что обеспечивает высокую жесткость и износостойкость.
• Закаленные и шлифованные шариковинтовые передачи с двойной гайкой по трем осям обеспечивают высокоточное перемещение и снижают тепловую деформацию.
• Направляющие осей XYZ, стол и Т-образные пазы закалены и отшлифованы.
• Три направляющих покрыты антифрикционным материалом Туркайт-Б.
• Призматические направляющие типа «ласточкин хвост» по оси X, коробчатые направляющие по осям Y и Z.
• Зубчатые ременные передачи с передаточным отношением 1:2 по осям XYZ для увеличения крутящего момента привода и снижения затрат на двигатели осей.
• Оси XYZ приводятся серводвигателями, в стандартной комплектации выносной пульт управления с отдельными кнопками для каждой функции обеспечивает удобство работы оператора.
• Стальные защитные кожухи направляющих осей YZ защищают направляющие и шариковинтовые передачи от стружки и СОЖ.
Комплектация
- Станок
- инструкция
