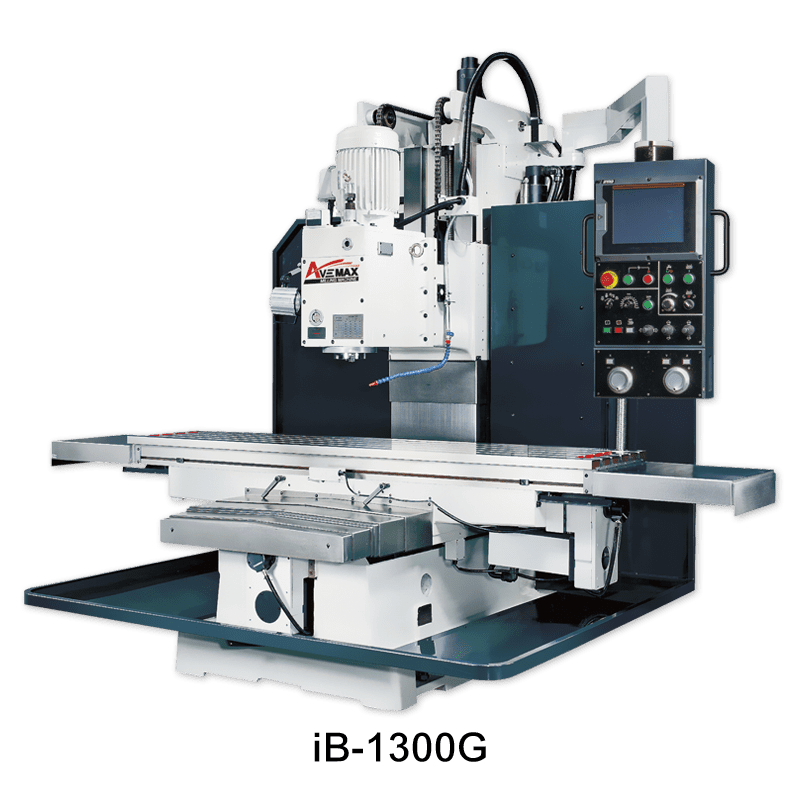

Фрезерный станок с крестовым столом AVEMAX iB-1300G
Технические характеристики
| Параметр | Значение |
|---|---|
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по осям X/Y/Z | 1300 / 600 / 700 мм |
| Расстояние от торца шпинделя до поверхности стола | 150~850 мм |
| Расстояние от оси шпинделя до поверхности колонны | 610 мм |
| СТОЛ | |
| Размер стола | 1800 × 450 мм |
| Т-образные пазы стола (кол-во × размер) | 5 × 18 мм |
| Максимальная нагрузка на стол | 1000 кг |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#50 |
| Частота вращения шпинделя | 50 Гц: 104–700 об/мин<br>60 Гц: 125–835 об/мин |
| Подача пиноли | Отсутствует |
| Тип привода | Зубчатая передача (редукторная головка) |
| Ход пиноли | Отсутствует |
| Поворот головки (вправо/влево) | Отсутствует |
| Ускоренная подача по осям XYZ | 12 м/мин |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 10 л.с. |
| Двигатели осей XYZ | Серводвигатель переменного тока 2 кВт |
| Передача по осям XYZ | Зубчато-ременная 1:2 |
| Насос СОЖ | 1/4 л.с. |
| ГАБАРИТЫ СТАНКА | |
| Габаритная ширина (A) | 3100 мм |
| Габаритная глубина (B) | 2420 мм |
| Габаритная высота (C) | 2620 мм |
| Масса нетто | 3960 кг |
Описание
iB-1300G
• Высокожесткий шпиндель в сборе с роликовыми подшипниками обеспечивает точное резание без вибраций в процессе обработки.
• Шестерни, вал шпинделя и шпонки изготовлены из хромомолибденовой стали SCM415H, прошедшей цементацию по классу JIS 1, закалку и прецизионную шлифовку — это гарантирует высокую точность вращения и длительный срок службы.
• Коробка передач с принудительной системой смазки.
• Высококачественное литьё отожжено с термообработкой для снятия внутренних напряжений, что обеспечивает высочайшую жёсткость и износостойкость.
• Закаленные и шлифованные шариковинтовые передачи с двойной гайкой по всем трём осям — высокая точность перемещений и минимальная тепловая деформация.
• Направляющие XYZ, стол и Т-образные пазы закалены и прецизионно отшлифованы.
• Все три направляющие покрыты антифрикционным материалом Туркайт-Б.
• Направляющие по оси X — типа «ласточкин хвост», по осям Y и Z — коробчатого типа.
• Ременные передачи с передаточным отношением 1:2 по всем осям XYZ для увеличения крутящего момента и снижения нагрузки на серводвигатели.
• Привод осей XYZ — серводвигателями переменного тока, в комплекте выносной пульт управления с отдельными кнопками для каждой функции — максимальное удобство для оператора.
• Стальные телескопические защитные кожухи по осям Y и Z надёжно защищают направляющие и ШВП от стружки и СОЖ.
Комплектация
- Станок
- инструкция
