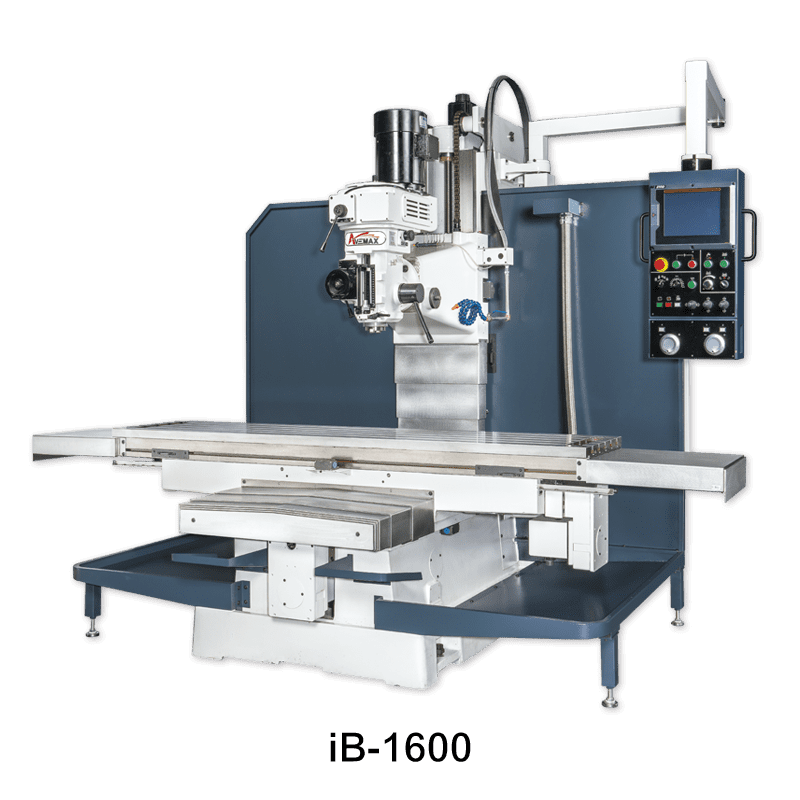

Фрезерный станок с крестовым столом AVEMAX iB-1600
Технические характеристики
| Параметр | Значение |
|---|---|
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по осям X/Y/Z | 1600 / 700 / 700 мм |
| Расстояние от торца шпинделя до поверхности стола | 70~770 мм |
| Расстояние от оси шпинделя до поверхности колонны | 670 мм |
| СТОЛ | |
| Размер стола | 2200 × 500 мм |
| Т-образные пазы стола (кол-во × размер) | 5 × 18 мм |
| Максимальная нагрузка на стол | 1200 кг |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#40 |
| Частота вращения шпинделя | 3600 об/мин |
| Подача пиноли | 0,035 / 0,07 / 0,14 мм |
| Привод | Регулируемая скорость (инвертор) |
| Ход пиноли | 140 мм |
| Поворот головки (вправо/влево) | ±45° |
| Ускоренная подача по осям XYZ | 12 м/мин |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 5 л.с. инверторный |
| Двигатели осей XYZ | Серводвигатель переменного тока 2 кВт |
| Передача по осям XYZ | Зубчато-ременная 1:2 |
| Насос СОЖ | 1/4 л.с. |
| ГАБАРИТЫ СТАНКА | |
| Габаритная ширина (A) | 4800 мм |
| Габаритная глубина (B) | 2300 мм |
| Габаритная высота (C) | 2610 мм |
| Масса нетто | 4500 кг |
Описание
iB-1600
• Высококачественное литьё отожжено с термообработкой для снятия внутренних напряжений — высочайшая жёсткость и износостойкость конструкции.
• Закаленные и прецизионно шлифованные шариковинтовые передачи с двойной гайкой по всем трём осям XYZ — максимальная точность перемещений и минимальная тепловая деформация.
• Направляющие осей XYZ, поверхность стола и Т-образные пазы закалены и отшлифованы.
• Все три пары направляющих покрыты антифрикционным материалом Туркайт-Б.
• Направляющие по оси X — типа «ласточкин хвост», по осям Y и Z — коробчатого типа.
• Ременные передачи с передаточным отношением 1:2 по всем осям XYZ — увеличенный крутящий момент и снижение нагрузки на серводвигатели.
• Привод осей XYZ — серводвигателями переменного тока, в комплекте выносной пульт управления с отдельными кнопками для каждой операции — максимальное удобство для оператора.
• Стальные телескопические защитные кожухи по осям Y и Z надёжно защищают направляющие и ШВП от стружки и охлаждающей жидкости.
Комплектация
- Станок
- инструкция
