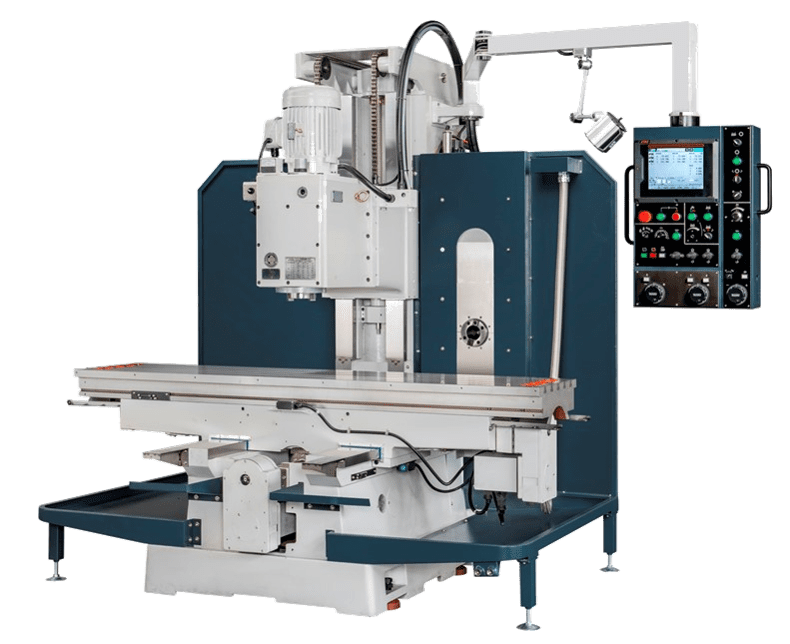

Фрезерный станок с крестовым столом AVEMAX iB-1600GH
Технические характеристики
| Параметр | Значение |
|---|---|
| СТОЛ | |
| Размер стола (Д × Ш) | 2200 × 500 мм (86,61" × 19,69") |
| Т-образные пазы (кол-во × ширина × шаг) | 5 × 18 × 85 мм |
| Продольное перемещение (ось X) | 1600 мм (62,99") |
| Поперечное перемещение (ось Y) | 700 мм (27,56") |
| Вертикальное перемещение (ось Z) | 700 мм (27,56") |
| Максимальная нагрузка на стол | 1000 кг |
| Расстояние от торца шпинделя до стола | 70 ~ 770 мм (2,76" ~ 30,31") |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#50 (редукторная головка) |
| Частота вращения шпинделя | 50 Гц: Низкая 104–466 об/мин / Высокая 308–1400 об/мин<br>60 Гц: Низкая 125–560 об/мин / Высокая 370–1100 об/мин |
| Количество ступеней | 6 |
| Расстояние от оси шпинделя до колонны | 700 мм (27,56") |
| ПОДАЧИ | |
| Рабочие подачи по осям XYZ | 0 ~ 750 мм/мин |
| Ускоренные перемещения XYZ | 12 м/мин |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 10 л.с. |
| Двигатели осей X, Y, Z | Постоянного тока 1200 Вт |
| Насос СОЖ | 1/6 л.с. |
| Давление воздуха | 6 кг/см² |
| Потребляемая мощность | 12 кВт |
| ГАБАРИТЫ И МАССА | |
| Длина станка (A) | 2930 мм (115,35") |
| Ширина станка (B) | 3200 мм (125,98") |
| Высота станка (C) | 2530 мм (99,61") |
| Масса нетто | 4500 кг (9921 фунт) |
Описание
iB-1600GH
• Редукторная головка с принудительной системой циркуляционной смазки.
• Шестерни, вал шпинделя и шпонки изготовлены из хромомолибденовой стали SCM415H с цементацией по классу JIS 1, закалкой и прецизионной шлифовкой — высочайшая точность вращения и исключительный ресурс.
• Высококачественное литьё отожжено и стабилизировано для полного снятия внутренних напряжений — максимальная жёсткость и износостойкость конструкции.
• Закаленные и прецизионно шлифованные шариковинтовые передачи с двойной гайкой по всем трём осям XYZ — высочайшая точность перемещений и минимальная тепловая деформация.
• Направляющие XYZ, стол и Т-образные пазы закалены и отшлифованы.
• Ось X — направляющие типа «ласточкин хвост», оси Y и Z — коробчатого типа.
• Все три пары направляющих покрыты антифрикционным материалом Туркайт-Б.
• Ременные передачи с передаточным отношением 1:2 по осям XYZ — увеличенный крутящий момент и снижение нагрузки на серводвигатели.
• Привод осей XYZ — серводвигателями переменного тока, в комплекте выносной пульт управления с отдельными кнопками для каждой функции — максимальное удобство оператора.
• Стальные телескопические защитные кожухи по осям Y и Z надёжно защищают направляющие и ШВП от стружки и СОЖ.
Комплектация
- Станок
- инструкция
