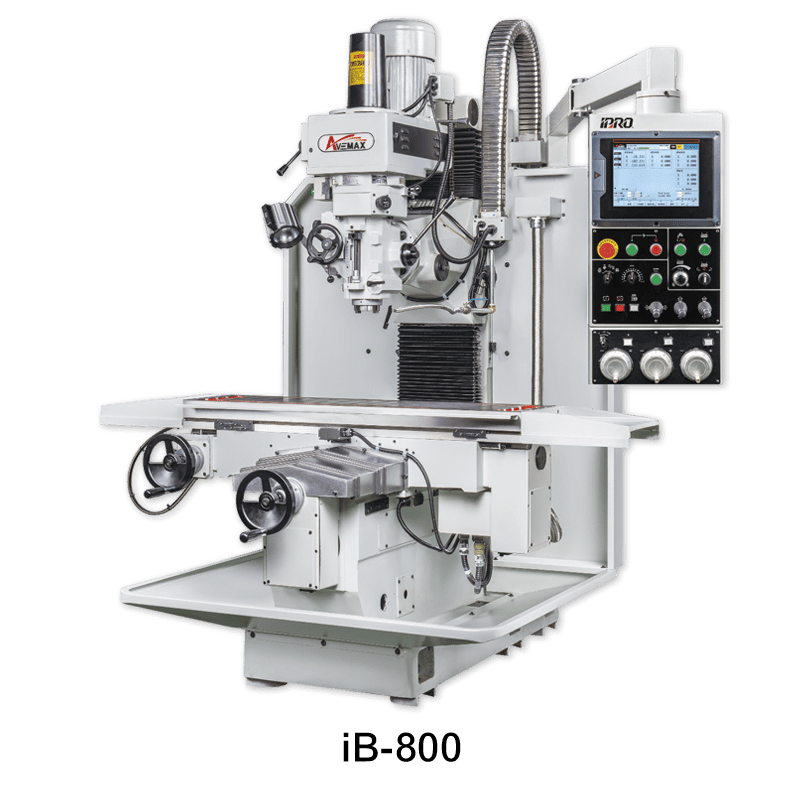

Фрезерный станок с крестовым столом AVEMAX iB-800
Технические характеристики
| Параметр | Значение |
|---|---|
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по осям X/Y/Z | 820/450/450 мм |
| Расстояние от торца шпинделя до поверхности стола | 100~530 мм |
| Расстояние от оси шпинделя до поверхности колонны | 565 мм |
| СТОЛ | |
| Размер стола | 1270 x 305 мм |
| Т-образные пазы стола (кол-во x размер) | 3 x 18 мм |
| Макс. нагрузка на стол | 500 кг |
| ШПИНДЕЛЬ | |
| Конус шпинделя | NST#40 |
| Частота вращения шпинделя | 5000 об/мин |
| Подача пиноли | 0,04/0,08/0,14 мм |
| Привод | Регулируемая скорость с инверторной системой |
| Ход пиноли | 140 мм |
| Поворот головки (вправо/влево) | +/- 45° |
| Ускоренная подача по осям XYZ | 5 м/мин |
| ДВИГАТЕЛИ | |
| Двигатель шпинделя | 5 л.с. инверторный двигатель |
| Двигатели осей XYZ | Серводвигатель переменного тока 1 кВт |
| Передача по осям XYZ | Зубчатая ременная передача 1:2 |
| Насос СОЖ | 1/6 л.с. |
| ГАБАРИТЫ СТАНКА | |
| Габаритная ширина (A) | 1750 мм |
| Габаритная глубина (B) | 2230 мм |
| Габаритная высота (C) | 2050 мм |
| Масса нетто | 2360 кг |
Описание
iB-800
• Шпиндель с конусом NST#40 и инверторным двигателем мощностью 5 л.с.
• Материал шпинделя - сталь SCM415 со сквозной закалкой после цементации.
• Основные литые детали изготовлены из высококачественного чугуна Миханайт, прошедшего термообработку для снятия напряжений, что обеспечивает жесткость конструкции станка.
• В стандартной комплектации стол размером 254 х 1372 мм (10" х 54") с закаленной и шлифованной поверхностью.
• Т-образные пазы стола прецизионно отшлифованы с соблюдением точных допусков.
• Прецизионные шариковинтовые передачи установлены на осях X и Y.
• Направляющие и регулировочные клинья осей X и Y покрыты антифрикционным материалом Туркайт-Б для обеспечения плавности хода и износостойкости.
• Направляющие осей XYZ закалены и отшлифованы для обеспечения износостойкости и длительного срока службы.
• Зубчатые ременные передачи с передаточным отношением 1:2 на осях X и Y для увеличения крутящего момента привода.
Комплектация
- Станок
- инструкция
