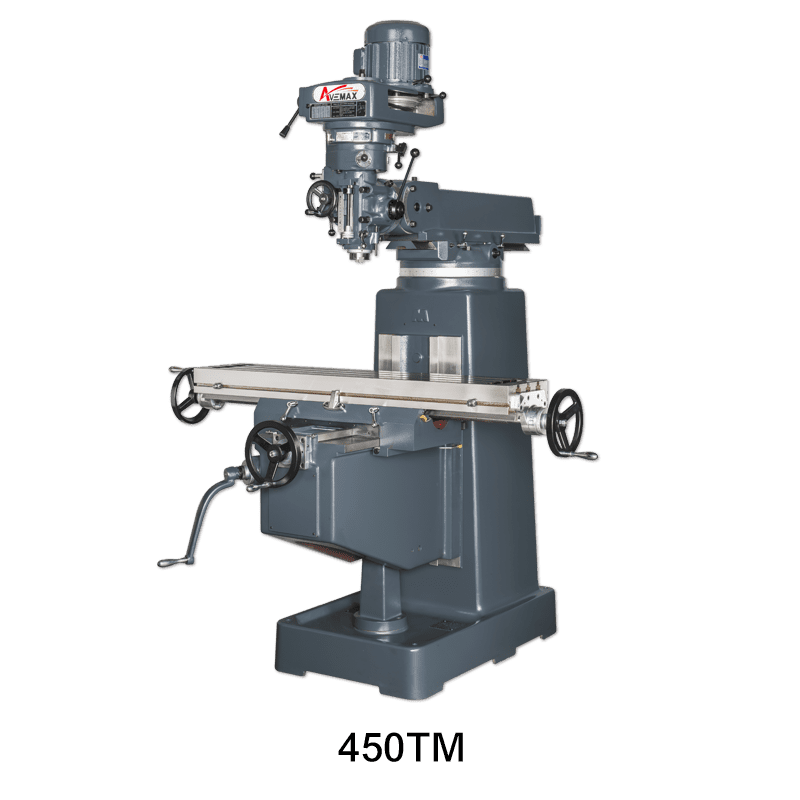

Консольно фрезерный станок AVEMAX 450TM / 450VS
0
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Артикул
:450TM / 450VS
Гарантия, мес
:1
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики
| Размер стола | 254×1270 мм (10"×50") | ||
| Т-образные пазы стола (кол-во × размер) | 3×16 мм (3×0,63") | ||
| Продольный ход (ось X) | Ручной | 870 мм (34,3") | |
| Автоматический | 790 мм (31,1") | ||
| Поперечный ход (ось Y) | 370 мм (15") | ||
| Вертикальный ход консоли (ось Z) | 406 мм (16") | ||
| Ход салазок | 560 мм (22") | ||
| Ход пиноли | 127 мм (5") | ||
| Конус шпинделя | NST#30/R8 (опция: NST#40) | ||
| Расстояние от торца шпинделя до стола | 100~506 мм (4"~20") | ||
| Расстояние от оси шпинделя до колонны | 159~719 мм (6,25"~28,3") | ||
| Полный поворот фрезерной головки | 360° | ||
| Поворот головки (вправо/влево) | +/-45° | ||
| Наклон головки (вверх/вниз) | +/-45° | ||
| Двигатель шпинделя | 3 л.с. | ||
| Двигатель оси X | Опция: механическая подача | ||
| Двигатель подъема | Не предусмотрен | ||
| Подача пиноли | 0,04~0,08~0,14 мм/об (0,0016"~0,003"~0,006") | ||
| Частота вращения шпинделя | Ступенчатая головка | 50 Гц: 66~2270 об/мин 60 Гц: 80~2720 об/мин | |
| Головка с бесступенчатым регулированием | 50 Гц: 50~3750 об/мин 60 Гц: 60~4500 об/мин | ||
| Скорость быстрого хода по оси X | Не предусмотрена | ||
| Скорость двигателя подъема | Не предусмотрена | ||
| Габаритная высота | 2120 мм (83,5") | ||
| Габаритная глубина | 2073 мм (82") | ||
| Габаритная ширина | 1680 мм (66") | ||
| Масса нетто | 1250 кг (2730 фунтов) | ||
Описание
450TM
- Шпиндель изготовлен из хромомолибденовой стали SCM440 с термообработкой (отпуском).
- Централизованная система смазки одним нажатием для направляющих, гаек и ходовых винтов.
- Прецизионные радиально-упорные подшипники шпинделя.
- 8-ступенчатый шкивный привод (опционально 16 ступеней).
- Уникальная конструкция переключения высоких и низких передач, подшипниковые опоры с обеих сторон шкива шпинделя.
- Регулируемая рукоятка тормоза увеличивает срок службы тормозных колодок.
- Диаметр винта подъема 38 мм.
- Удлиненные салазки (650 мм), поддерживающие стол, обеспечивают высокую точность и жесткую обработку.
- Покрытие Turcite-B на направляющих по осям X и Y.
- Призматические направляющие по оси Y.
450VS
- Шпиндель изготовлен из хромомолибденовой стали SCM440 с термообработкой (отпуском).
- Централизованная система смазки одним нажатием для направляющих, гаек и ходовых винтов.
- Прецизионные радиально-упорные подшипники шпинделя.
- Бесступенчатое регулирование скорости до 4500 об/мин при 60 Гц, 3750 об/мин при 50 Гц.
- Уникальная конструкция переключения высоких и низких передач, подшипниковые опоры с обеих сторон шкива шпинделя.
- Запатентованные шпонки вариаторных дисков из специального медного сплава SAM214 с прецизионной шлифовкой и конструкцией смазочных канавок для предотвращения перегрева.
- Подшипниковая опора на конце вала двигателя.
- Двусторонний вариаторный ремень обеспечивает пониженный уровень шума.
- Вал двигателя изготовлен из хромомолибденовой стали SAM425, диаметр 28 мм.
- Диаметр винта подъема 38 мм.
- Удлиненные салазки (650 мм), поддерживающие стол, обеспечивают высокую точность и жесткую обработку.
- Покрытие Turcite-B на направляющих по осям X и Y.
- Призматические направляющие по оси Y.
Комплектация
- Станок
- инструкция
